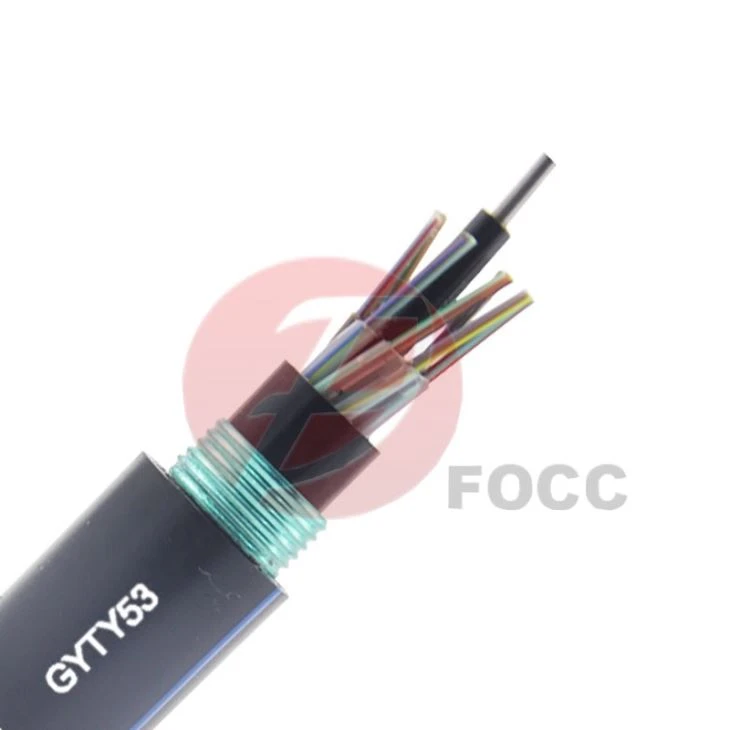

คู่ PE ปลอกลวดเหล็กหุ้มเกราะ 2-288 แกนสายเคเบิลใยแก้วนำแสง GYTY53
เส้นใย250μmอยู่ในตำแหน่งที่หลวมทำจากพลาสติกโมดูลัสสูง หลอดจะเต็มไปด้วยสารเติมน้ำทน ลวดเหล็กบางครั้งหุ้มด้วยโพลีเอทิลีน (PE) สำหรับสายเคเบิลที่มีจำนวนเส้นใยสูงตั้งอยู่ในใจกลางของแกนกลางเป็นสมาชิกความแข็งแรงของโลหะ หลอด (และฟิลเลอร์) ติดอยู่รอบ ๆ จุดแข็งของสมาชิกในแกนกลางที่มีขนาดกะทัดรัดและกลม แกนสายเคเบิลเต็มไปด้วยสารประกอบอุดเพื่อป้องกันน้ำเข้าซึ่งปลอกหุ้ม PE บาง ๆ ถูกนำไปใช้ หลังจาก PSP ถูกนำไปใช้ในแนวยาวผ่านเปลือกด้านในแล้วเคเบิลก็จะเสร็จสมบูรณ์ด้วยปลอกหุ้มด้านนอก PE |  |
 |
คุณสมบัติ
ประสิทธิภาพเชิงกลและอุณหภูมิที่ดี
ท่อแรงดึงสูงที่ทนต่อการไฮโดรไลซิส
หลอดไส้พิเศษช่วยให้มั่นใจได้ถึงการป้องกันที่สำคัญของไฟเบอร์
บดขยี้ความต้านทานและความยืดหยุ่น
PE / LSZH ฝักป้องกันสายเคเบิลจากรังสีอัลตราไวโอเลต
ไส้แกนสาย 100%
การก่อสร้างเกราะให้ความคุ้มครองเพิ่มเติมและการป้องกันหนู
เหมาะสำหรับเสาอากาศกลางแจ้ง, ท่อ, วิธีการติดตั้งฝังโดยตรง
สาย GYTY53 เป็นไปตามมาตรฐาน YD / T 769-2003
การจัดเก็บ / อุณหภูมิในการทำงาน: -40 ° C ถึง + 70 ° c
ลักษณะแสง:
| G.652 | G.655 | 50 / 125μm | 62.5 / 125μm | ||
| ลดทอน (+ 20 ℃) | @ 850nm | ≤3.0dB / กม. | ≤3.0dB / กม. | ||
| @ 1300nm | ≤1.0dB / กม. | ≤1.0dB / กม. | |||
| @ 1310nm | ≤0.36dB / กม. | | |||
| @ 1550nm | ≤0.22dB / กม. | ≤0.23dB / กม. | |||
| แบนด์วิดท์ (Class A) | @ 850nm | ≥500MHz·กม. | ≥200MHz·กม. | ||
| @ 1300nm | ≥1000MHz·กม. | ≥600MHz·กม. | |||
| รูรับแสงตัวเลข | 0.200 ± 0.015NA | 0.275 ± 0.15NA | |||
| สายตัดความยาวของคลื่น | ≤1260nm | ||||
โครงสร้างและข้อกำหนดทางเทคนิค
| เพิ่มขึ้น 2fibers | จำนวนเส้นใย | tutubes + ฟิลเลอร์ | Max. ไม่มีเส้นใยในหลอด | เส้นผ่าศูนย์กลางสาย (มม.) | สายน้ำหนัก (กก. / กม.) | ความแข็งแรงระยะยาว / สั้น (N) | บดขยี้ resistabce ยาว / ระยะสั้น (N / 100mm) |
| GYTA53-2 ~ 36Xn | 2 ~ 36 | 6 | 6 | 13.2 | 198 | 1000/3000 | 1000/3000 |
| GYTA53-38 ~ 72Xn | 38 ~ 72 | 6 | 12 | 14.8 | 240 | 1000/3000 | 1000/3000 |
| GYTA53-74 ~ 96Xn | 74 ~ 96 | 8 | 12 | 16.2 | 260 | 1000/3000 | 1000/3000 |
| GYTA53-98 ~ 120Xn | 98 ~ 120 | 10 | 12 | 17.8 | 320 | 1000/3000 | 1000/3000 |
| GYTA53-122 ~ 144Xn | 122 ~ 144 | 12 | 12 | 19.6 | 380 | 1000/3000 | 1000/3000 |
| GYTA53-146 ~ 216Xn | 144 ~ 216 | 18 | 12 | 19.6 | 388 | 1000/3000 | 1000/3000 |
หมายเหตุ: 1.suffix Xn หมายถึงชนิดของเส้นใยและดูรายละเอียดในภาพประกอบการเข้ารหัสสายเคเบิลของ FOCC
2. การจัดเรียงสีของไฟเบอร์และท่อระบุไว้ในตารางการระบุสี
การระบุเส้นใยของหลอดหลวมด้วย FOCC
เส้นใยในสายเคเบิลสามารถระบุได้ด้วยการระบุสีมาตรฐานตามมาตรฐาน YD / T901-2001
การระบุสีมาตรฐาน
หมายเหตุ: A. เมื่อจำนวนเส้นใยของหลอดหลวมหนึ่งหลอดน้อยกว่า 12 เส้นใยจะถูกระบุในรูปแบบสี NO.1 บนกระแส
B. ในการระบุสีมาตรฐานสีขาวหมายเลข 6 อาจถูกแทนที่ด้วยสีธรรมชาติซึ่งเรียกว่าการระบุสีมาตรฐาน W
การระบุสีของหลอดหลวมในสายเคเบิล
คุณสามารถระบุ rubes ที่หลวมในสายเคเบิลได้ด้วย pan-chromatograph
นักบินโครมา
แพน chromatograph
การประยุกต์ใช้:
การสื่อสารทางไกลและเครือข่ายท้องถิ่น (LAN)
แอพลิเคชันทางอากาศและท่อ / ท่อ
