18 Channel CWDM Mux / Demux สำหรับเครือข่าย 10G
ลองนึกภาพการเปลี่ยนกระท่อมให้กลายเป็นตึกระฟ้าที่สง่างามโดยไม่ต้องมีนวัตกรรมหรือการก่อสร้าง นี่คือสิ่งที่ Wavelength-Division Multiplexing (WDM) อนุญาตให้ใช้กับเครือข่ายใยแก้วนำแสงที่มีอยู่ของคุณ โดยไม่ต้องใช้ใยแก้วนำแสงเพิ่มเติมเครือข่าย WDM mux multiplexes สัญญาณแสงหลายเส้นบนใยแก้วนำแสงเดียวโดยใช้ความยาวคลื่นที่แตกต่างกันซึ่งช่วยลดการอ่อนเพลียของเส้นใยอย่างมากและขยายความสามารถในการเชื่อมโยง เทคโนโลยี WDM มีสองรสชาติ ได้แก่ CWDM และ DWDM ในบทความนี้เราจะสำรวจการสร้างเครือข่าย 10G บน CWDM Mux / Demux
CWDM Mux / Demux: บันทึกใหญ่ด้วยการขยายเครือข่าย
CWDM Mux / Demux เพิ่มความจุของเส้นใยทั้ง 4, 8, 16 หรือ 18 ช่องสัญญาณ ด้วยการเพิ่มช่องว่างระหว่างความยาวคลื่นบนไฟเบอร์ CWDM ช่วยให้มีวิธีการที่ง่ายและราคาไม่แพงในการพกพาถึง 18 ช่องบนเส้นใยเดี่ยว แต่ละช่องทาง CWDM ใช้พื้นที่ 20 นาโนเมตรและใช้ช่วงการทำงานของโหมดเดียวเกือบทั้งหมด ความยาวคลื่น CWDM ที่ใช้กันมากที่สุดคือแปดช่องสัญญาณในช่วง 1470 ถึง 1610 นาโนเมตร CWDM Mux / Demux อนุญาตให้โพรโทคอลใด ๆ สามารถส่งผ่านลิงก์ได้เนื่องจากความยาวคลื่นเฉพาะ
16 Channel กับ 18 ช่อง CWDM Mux / Demux: ตัวเลือกไหน?
ความจุของเครือข่าย CWDM นั้นส่วนใหญ่มีการถ่ายทอดบน CWDM Mux / Demux โดยทั่วไปยิ่งมีช่องสัญญาณมากเท่าไหร่จะทำให้เครือข่าย CWDM มีความจุมากขึ้น หมายเลขช่องสัญญาณของ CWDM Mux / Demux ส่วนใหญ่อยู่ในช่วงตั้งแต่ 2 ถึง 18 โดยที่ 16 ช่องสัญญาณและช่องสัญญาณ 18 ช่อง CWDM Mux / Demux นั้นแพร่หลายมากขึ้นในการใช้งาน 16 channel CWDM Mux / Demux และ 18 channel ที่เป็นทางเลือกไม่มีความแตกต่างยกเว้นในภายหลังที่ได้รับสองช่องสัญญาณ CWDM เพิ่มเติม (ความยาวคลื่น CWDM) ความจุที่มากขึ้นและการสูญเสียการแทรกมากขึ้น ดังนั้นตัวเลือกไม่เกี่ยวกับสิ่งที่เหนือกว่าตัวเลือกอื่นขึ้นอยู่กับความต้องการและสถานการณ์การใช้งานเฉพาะของคุณ โดยปกติแล้วจะแนะนำให้ใช้ 18 ช่องสัญญาณ CWDM Mux / Demux สำหรับความจุเครือข่ายที่กว้างขึ้นและความสามารถในการปรับขยายได้
18CH CWDM Mux / Demux Cabling Guide สำหรับเครือข่าย 10G

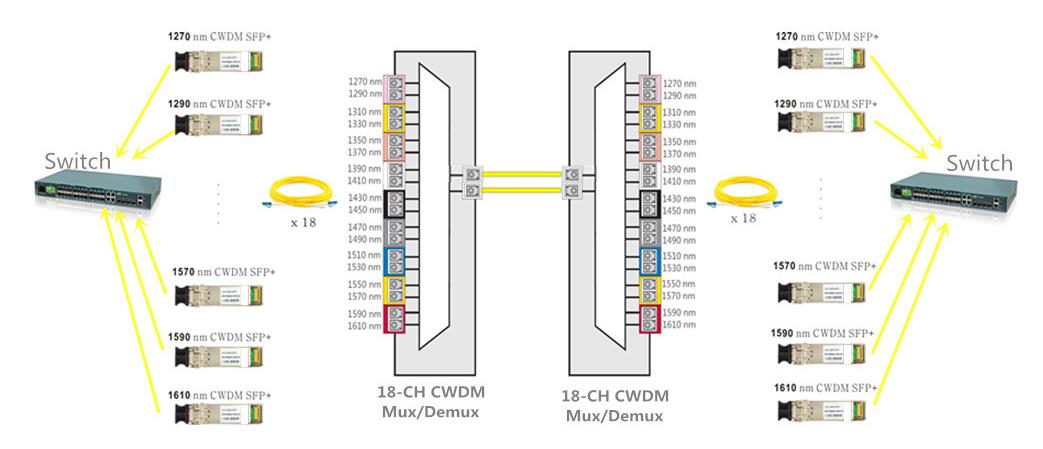

สร้างเครือข่าย 10G ด้วย 18CH CWDM Mux / Demux มอบข้อได้เปรียบที่โดดเด่นด้วยต้นทุนที่ลดลงและประสิทธิภาพที่เพิ่มขึ้น สิ่งที่คุณต้องการเพียงแค่สวิตช์ 10G, โมดูล 18CH CWDM Mux / Demux, 10G CWDM SFP + ตัวรับส่งสัญญาณ (หรือ 10G CWDM XFP หากสวิตช์อยู่ที่อินเตอร์เฟส XFP) และสายแพทช์ไฟเบอร์ สถาปัตยกรรมทั่วไปของเครือข่าย 10G CWDM แสดงให้เห็นในภาพด้านล่าง มาทบทวนองค์ประกอบสำคัญสี่อย่างที่จำเป็นสำหรับการใช้งานเครือข่าย 10GWDM ที่ประสบความสำเร็จ
18 โมดูล CWDM Mux / Demux

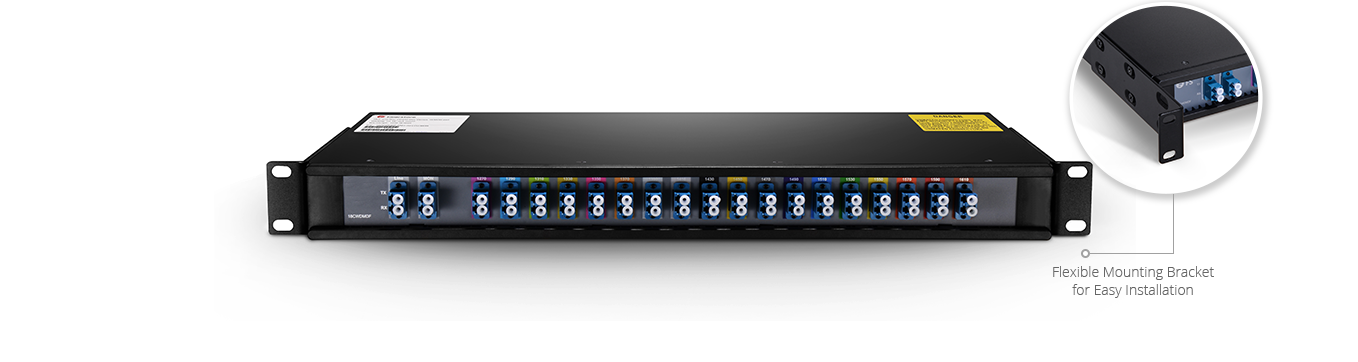

18 ช่องสัญญาณ CWDM Mux / Demux ใช้ความยาวคลื่น 18 CWDM ทั้งหมดที่กำหนดโดยมาตรฐานซึ่งรวมสัญญาณความยาวคลื่นต่าง ๆ ได้มากถึง 18 รายการไว้ในใยแก้วนำแสงเดียว ช่องความยาวคลื่น 18 CWDM ถูกรวมเข้าด้วยกันในมัลติเพล็กเซอร์เพื่อที่จะสามารถส่งผ่านพร้อมกันผ่านเส้นใยมืดเดียว FS passive 18-CH CWDM Mux / Demux มาพร้อมกับพอร์ตจอภาพเพื่อการจัดการเครือข่าย CWDM ที่ดีขึ้น
โมดูลรับส่งสัญญาณ SFP + CWDM 10G
ตัวรับส่งสัญญาณแสงเฉพาะความยาวคลื่น (SFP, SFP +, XFP, ฯลฯ ) เสียบเข้ากับสวิตช์ข้อมูลหรือที่เก็บข้อมูลโดยตรง มีความยาวคลื่น CWDM ไม่ต่อเนื่องมากถึง 18 ชนิดและสามารถใช้เป็นช่องทางการจราจรอิสระได้ แต่ละช่องสามารถใช้อีเธอร์เน็ต 100/40/10 / 1G ได้หลากหลาย FS ยังมีตัวรับส่งสัญญาณ CWDM 10G ที่ผ่านการทดสอบอย่างเข้มงวดซึ่งเข้ากันได้อย่างสมบูรณ์กับแบรนด์หลักในตลาด ตัวรับส่งสัญญาณ CWG 10G ทั้งหมดได้รับการทดสอบในสภาพแวดล้อมจริงเพื่อรับประกันประสิทธิภาพและความน่าเชื่อถือที่ดีที่สุด แผนภาพต่อไปนี้แสดงตัวรับส่งสัญญาณสามัญ CWDM SFP + สำหรับ 18 CH CWDM Mux / Demux
สายแพทช์ไฟเบอร์ออปติก LC-LC

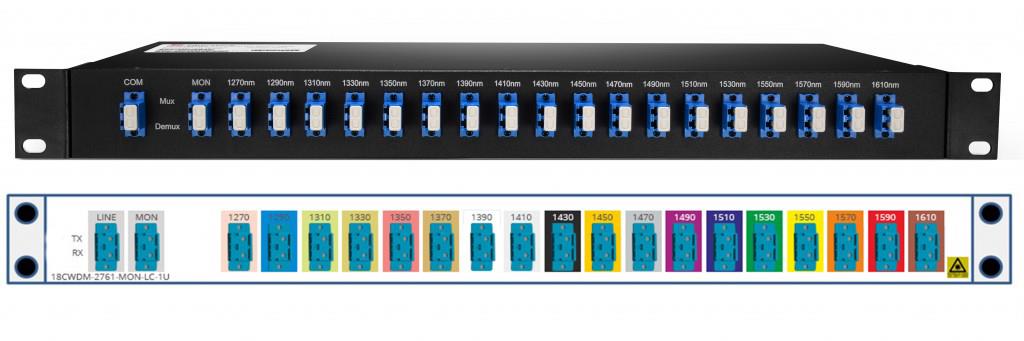

โมดูลตัวรับส่งสัญญาณและพอร์ต Multiplexer CWDM จะมีป้ายกำกับพร้อมช่องสัญญาณแบบไม่ต่อเนื่อง และสายแพตช์ไฟเบอร์มักใช้สายแพตช์ LC-LC เพื่อเชื่อมต่อตัวรับส่งสัญญาณและช่องสัญญาณที่สอดคล้องกันใน CWDM Mux / Demux พอร์ตในโมดูล CWDM Mux / Demux มีสีในแผนภาพเพื่อไฮไลต์ช่องสัญญาณสีที่แตกต่างกัน สายแพตช์ไฟเบอร์ LC-LC มักเป็นสีเหลือง นอกจากนี้ยังมีสายแพทช์ไฟเบอร์ที่ทำขึ้นเป็นพิเศษสำหรับสถานการณ์การใช้งานที่ต้องการเช่นสายแพทช์ไฟเบอร์แบบไม่รู้สึกตัวโค้ง, สายแพทช์ไฟเบอร์แบบ uniboot แบบสวิตช์ได้และสายแพตช์ LC LC ที่สูญเสียต่ำเป็นพิเศษ
เส้นไฟเบอร์
“ ใยมืด” เชื่อมโยงเว็บไซต์หรือศูนย์ข้อมูล หากไม่มีการเข้าถึงเส้นใยสีดำจะไม่มีโอกาสสร้างเครือข่ายใยเฉพาะ
ข้อสรุป
ด้วยความช่วยเหลือของช่องสัญญาณ 18 ช่อง CWDM Mux / Demux เครือข่าย 10G สามารถเข้าถึงได้และราคาไม่แพงด้วยค่าใช้จ่ายในการทำงานและการปรับใช้ที่น้อยลง นอกจากนี้ระบบ CWDM ยังให้ความยืดหยุ่นที่เหนือชั้นเพื่อเตรียมการอย่างเต็มที่สำหรับการขยายกำลังการผลิตในอนาคต FOCC เป็นหนึ่งในผู้จัดจำหน่ายที่โดดเด่นในการจัดหาโซลูชั่นที่สมบูรณ์แบบสำหรับเครือข่ายออปติคัลและองค์กร - ผู้จำหน่ายที่คุณเลือกสำหรับเครือข่าย CWDM Mux, โมดูลรับส่งสัญญาณแสง, สายเคเบิลไฟเบอร์แพทช์และส่วนประกอบเครือข่ายอื่น ๆ
