สายแพทช์ไฟเบอร์ออปติกหมายถึงขั้วต่อสองตัวที่ปลายทั้งสองของสายไฟเบอร์ซึ่งใช้เพื่อเชื่อมต่อเส้นทางแสง ตามสื่อส่งผ่านไฟเบอร์แบ่งออกเป็นสายแพทช์ไฟเบอร์โหมดเดียวและสายแพทช์ไฟเบอร์แบบหลายโหมด ตอนนี้เรามาเรียนรู้เกี่ยวกับสายแพทช์ไฟเบอร์โหมดเดียวและประเภทสายแพทช์โหมดเดี่ยวคืออะไร
Single-mode Fiber Patch Cord คืออะไร?
เส้นผ่านศูนย์กลางแกนไฟเบอร์ของสายแพทช์ไฟเบอร์โหมดเดี่ยวมีขนาดเล็กเป็นพิเศษเพียง8μm ~ 10μm และมีเส้นทางการแพร่กระจายแสงเพียงเส้นทางเดียว ดังนั้นแสงจึงสามารถส่งไปตามแกนเพลาของใยแก้วนำแสงเท่านั้นดังนั้นจึงหลีกเลี่ยงการสูญเสียการกระจายและพลังงานแสงอย่างสมบูรณ์ โดยปกติแล้วสีของสายแพทช์ไฟเบอร์ออปติกโหมดเดี่ยวจะเป็นสีเหลืองหัวเชื่อมต่อและปลอกป้องกันเป็นสีน้ำเงินซึ่งโดยทั่วไปใช้สำหรับการส่งข้อมูลทางไกลและการเชื่อมต่อเครือข่ายที่ต้องการแบนด์วิดท์สูง
WhatistheSingleModePatchCordTypes?
ประเภทของสายแพทช์ไฟเบอร์โหมดเดี่ยวสามารถจำแนกได้ตามตัวเชื่อมต่อไฟเบอร์ออปติกหมายเลขคอร์วัสดุของสายเคเบิลเส้นผ่านศูนย์กลางของสายเคเบิลสภาพแวดล้อมการใช้งานและอื่น ๆ
ประเภทสายแพทช์โหมดเดี่ยวโดยตัวเชื่อมต่อไฟเบอร์ออปติก:
ตัวเชื่อมต่อของสายแพทช์ไฟเบอร์มีให้เลือกทั้งแบบ LC / SC / ST / FC / MU / MTRJ / E2000 และประเภทอื่น ๆ ปลายสามารถจัดวางด้วยขั้วต่อเดียวกันหรือสามารถใช้ร่วมกับขั้วต่อต่างๆเช่น LC-LC, LC-SC, LC-ST, SC-ST, SC-SC, ST-ST เป็นต้น |  |
ประเภททั่วไปประเภทสายแพทช์โหมดเดี่ยว
|  |
 | 2. สายแพทช์ไฟเบอร์ออปติกโหมดเดียว LC: หัวเชื่อมต่อรูปสี่เหลี่ยมผืนผ้าขนาดเล็กเส้นผ่านศูนย์กลางแกน 1.25 มม. ทำจากกลไกสลักแบบโมดูลาร์สลัก (RJ) ที่สะดวก lc fiber connector pigtail ใช้มากที่สุดประเภท Fiber Pigtail |
3. สายแพทช์ไฟเบอร์ออปติกโหมดเดียว FC: หัวแขนโลหะเส้นผ่านศูนย์กลางแกน 2.5 มม. โหมดการยึดคือหัวเข็มขัดแบบสกรู โดยทั่วไปจะใช้กับด้าน ODF (ส่วนใหญ่ใช้กับโครงลวด) |  |
 | 4. สายแพทช์ไฟเบอร์ออปติกแบบ St single-mode: ใช้กันทั่วไปในโครงกระจายไฟเบอร์ออปติกเปลือกเป็นทรงกลมและวิธียึดคือหัวเข็มขัดแบบสกรู (สำหรับการเชื่อมต่อ 10Base-F ตัวเชื่อมต่อมักจะเป็นแบบ ST ซึ่งนิยมใช้ในโครงเดินสายไฟเบอร์) |
| 5. SC-LC สายแพทช์ไฟเบอร์ออปติกโหมดเดียว: หัวต่อที่แตกต่างกันของสายแพทช์ไฟเบอร์ช่วยให้มีความยืดหยุ่นมากขึ้นในการเชื่อมต่อกับกิจกรรมเส้นทางแสง |  |
ขึ้นอยู่กับประเภทการขัด:
แบ่งออกเป็น APC, UPC และ PC
APC: หัวสีเขียวปลายสอดเฉียงช่วงมุม 30 องศาและด้านบนเฉียง 8 °± 1 °
UPC / PC: หัวสีฟ้าใส่หน้าท้ายแบน
กลับขาดทุนดังต่อไปนี้:
ประเภท APC, UPC และ PC Polishing
สายแพทช์ไฟเบอร์ออปติก SC / APC โหมดเดี่ยว
ประเภทสายแพทช์โหมดเดี่ยวตามความจุเส้นใย:

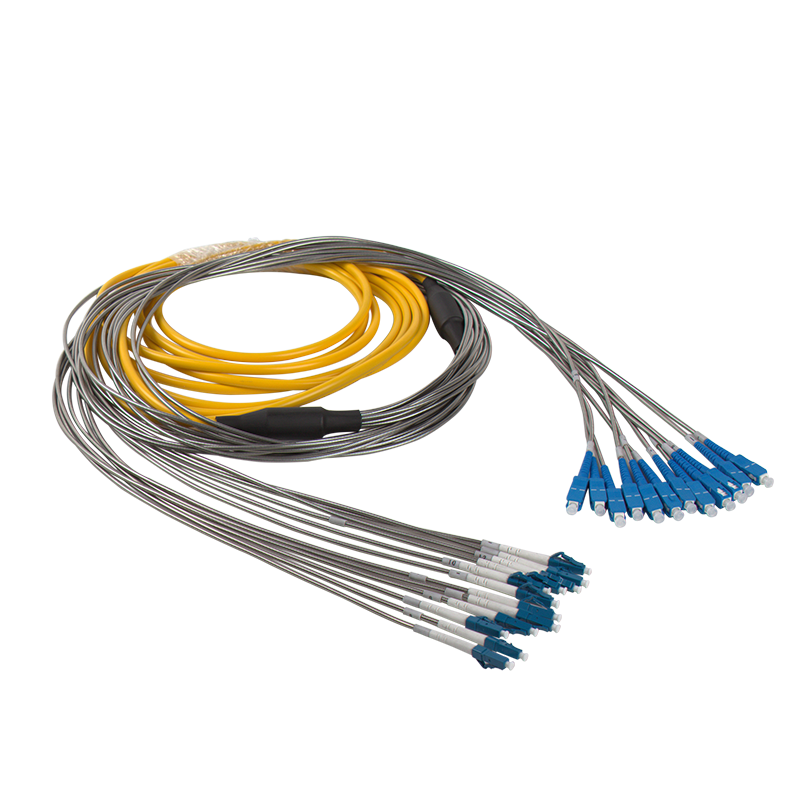

มี Simplex, Duplex, Bundle, Ribbon single mode fiber optic patch core
 |  |

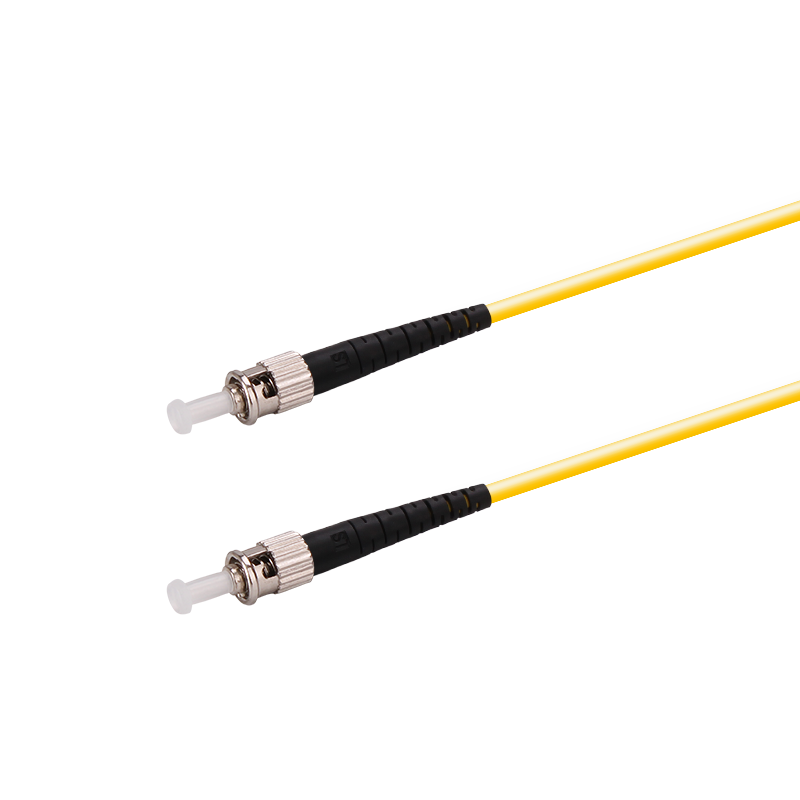

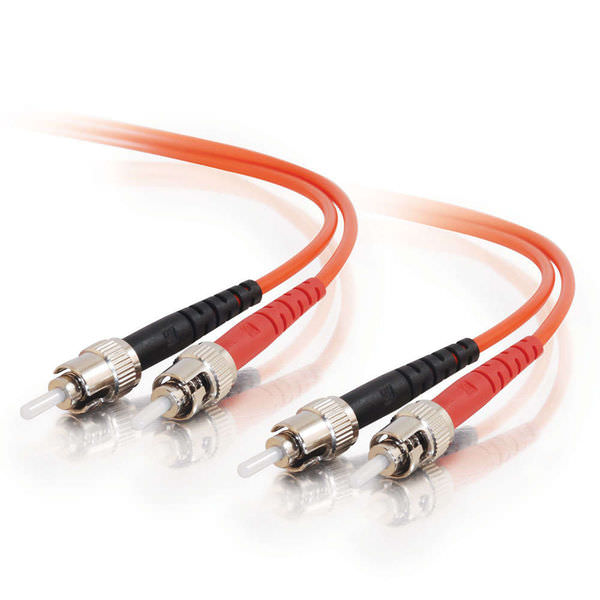

| St Simplex สายแพทช์ไฟเบอร์ออปติกโหมดเดี่ยว: | สายแพทช์ไฟเบอร์ออปติก St Duplex Single Mode: |
ประเภทสายแพทช์โหมดเดี่ยวตามวัสดุและเส้นผ่านศูนย์กลางของสายเคเบิล
เส้นผ่านศูนย์กลางของสายเคเบิลของสายแพทช์ไฟเบอร์ออปติกโหมดเดียวคือ 0.9 มม. 2.0 มม. 3.0 มม. ตามวัสดุเปลือกนอกของสายเคเบิลสามารถแบ่งออกเป็นประเภทธรรมดาประเภทสารหน่วงไฟธรรมดา (PVC) ชนิดปราศจากฮาโลเจนควันต่ำ (LZSH) ประเภทสารหน่วงไฟที่ปราศจากฮาโลเจนแบบควันต่ำเป็นต้น
ขึ้นอยู่กับสภาพแวดล้อมการใช้งาน:
มันสามารถแบ่งออกเป็นสายแพทช์ไฟเบอร์ออปติกโหมดเดียวกลางแจ้ง, สายแพทช์ไฟเบอร์โหมดเดียวในร่ม, สายแพทช์ไฟเบอร์ออปติกโหมดเดียวที่น่าสนใจ, สายแพทช์ไฟเบอร์ออปติกโหมดเดียวกันน้ำและอื่น ๆ
สายแพทช์ไฟเบอร์ออปติกโหมดเดียวของ FOCC ใช้กระบวนการเจียระไนที่ไม่เหมือนใครซึ่งช่วยให้มั่นใจได้ถึงประสิทธิภาพด้านแสงที่ยอดเยี่ยมและเสถียรภาพที่ดีของผลิตภัณฑ์และรับประกันความปลอดภัยและความน่าเชื่อถือในระยะยาวของผลิตภัณฑ์ ตัวอย่างฟรีของสายแพทช์ไฟเบอร์ออปติกโหมดเดียวสำหรับการทดสอบ
หากคุณยังคงมีคำถามเกี่ยวกับประเภทสายแพทช์โหมดเดี่ยวโปรดติดต่อเราเพื่อขอคำอธิบายเพิ่มเติม ขอบคุณ.
