12Fibers โมดูลไฟเบอร์ลูปแบ็คโหมดเดี่ยว LSZH 9/125
ด้วยการพัฒนา 5G การเชื่อมต่อระหว่างศูนย์ข้อมูล การตรวจจับไฟเบอร์ และเทคโนโลยีใหม่ของไฟเบอร์ เครือข่ายการถ่ายโอนที่มีความจุขนาดใหญ่พิเศษ ความเร็วสูงพิเศษ และระยะการถ่ายโอนที่ยาวเป็นพิเศษ จะเป็นปัจจัยสำคัญสำหรับ 5G โดยมี อสมท./ อสมท. เข้ามามีบทบาทหลัก
เราจัดหาสายแพทช์ไฟเบอร์ออปติก MTP และ MPO OM4 มีให้เลือกทั้งแบบหญิงต่อหญิงหรือชายเป็นชายและชายเป็นหญิง เวอร์ชั่นผู้ชายมีพิน MTP มีให้เลือกใช้ในการกำหนดค่าอาร์เรย์ไฟเบอร์ 8,12 และ 24 เราใช้ตัวเชื่อมต่อไฟเบอร์ออปติก USConec MTP สำหรับการสิ้นสุด MTP และ MPO ทั้งหมดของเรา เพื่อให้ได้ประสิทธิภาพสูงสุด มีตัวเลือกและชุดค่าผสมเพิ่มเติมมากมายให้เลือก สายเคเบิลไฟเบอร์ออปติกแบบหลายเส้นทั้งหมดสามารถปรับแต่งได้ ตัวเชื่อมต่อ MTP Elite เป็นตัวเชื่อมต่อแบบขัดมุม mtp เพื่อลดการสะท้อนกลับและลดการสูญเสียการแทรกของตัวเชื่อมต่อไฟเบอร์ ตัวเลือกประเภทแจ็คเก็ตคือแจ็คเก็ตทรงกลม 3 มม. หรือสายริบบิ้นแจ็คเก็ตแบบแบน หรือสายเคเบิล mtp แบบริบบิ้นเปลือย นอกจากนี้ แจ็คเก็ตยังมีให้เลือกทั้งแบบพลีนัมหรือแจ็คเก็ตไรเซอร์ สายเคเบิลไฟเบอร์ MTP/MPO ที่ใช้กันมากที่สุดคือสายเคเบิลลำตัว MTP/MPO และสายเคเบิลสายรัด MTP/MPO
รายละเอียดสินค้า

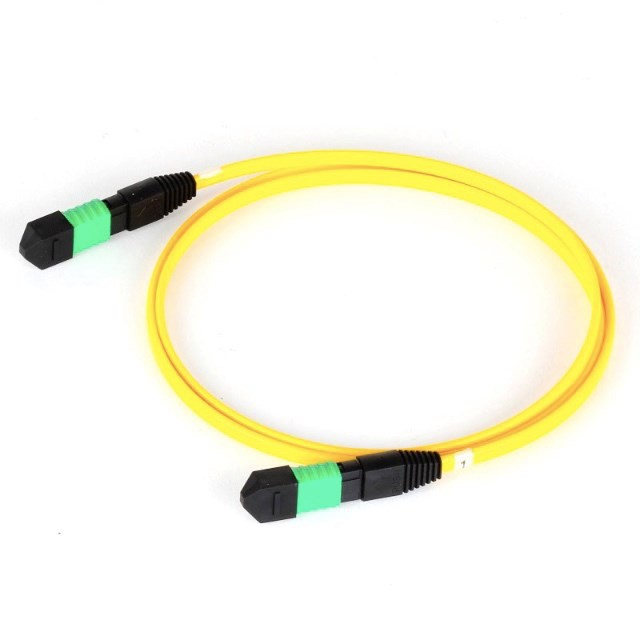

ตัวเชื่อมต่อแท็บดึงดึง MTP ตัวเมียแบบ Singlemode ไฟเบอร์ 12 ตัวที่มีการสูญเสียการแทรกต่ำซึ่งเป็นทางเลือกที่คุ้มค่าสำหรับการยุติสนามที่ใช้เวลานาน ได้รับการออกแบบมาเพื่อการแพตช์ไฟเบอร์ความหนาแน่นสูงในศูนย์ข้อมูลซึ่งต้องการประหยัดพื้นที่และลดปัญหาการจัดการสายเคเบิล ตัวเชื่อมต่อ MTP เป็นไปตามมาตรฐาน MPO โดยสมบูรณ์ ทำให้ได้ระดับประสิทธิภาพที่สูงกว่าเมื่อเปรียบเทียบกับตัวเชื่อมต่อ MPO ทั่วไป
มีโหมดเดี่ยว / มัลติ OM3 / มัลติ OM4.
ประเภท B, Elite, Plenum (OFNP), เหลือง
{{0}}.35dB การสูญเสียการแทรก 3.0 มม. เหมาะสำหรับ 40G LR4 PSM, การเชื่อมต่อโดยตรง 40G QSFP PLR4 และศูนย์ข้อมูลความหนาแน่นสูง
สายเคเบิล MTP Trunk ได้รับการออกแบบมาสำหรับการเชื่อมต่อโดยตรงด้วยเลนส์ 40G QSFP + PLR4 และแอปพลิเคชันศูนย์ข้อมูลที่มีความหนาแน่นสูง ตัวเชื่อมต่อ FOCC MTP เป็นไปตามมาตรฐาน MPO โดยสมบูรณ์
สายเคเบิล Trunk แบบโหมดเดี่ยว MTP ตัวเมียเป็น MTP OS2 9/125
ไฟเบอร์แชนเนลที่เป็นเอกลักษณ์ใช้สำหรับการเชื่อมต่อปลายทางเพื่อให้ตรงตามอีเทอร์เน็ต 40G/100G และการรองรับแอปพลิเคชันแบนด์วิธสูงคือพื้นที่ทางกายภาพขั้นต่ำ
โซลูชันที่มีความหนาแน่นสูง ด้วยการออกแบบผลิตภัณฑ์ MPO/MTP ที่แข็งแกร่งและความสามารถด้านกระบวนการ ทำให้เราสามารถจัดหาผลิตภัณฑ์และโซลูชันที่ปรับแต่งได้หลากหลายแก่ลูกค้า
สายเคเบิลทั้งหมดได้รับการทดสอบอย่างเข้มงวดก่อนออกจากโรงงานเพื่อให้แน่ใจว่าส่วนปลายไม่ติดเชื้อ การสูญเสียการแทรกและการสูญเสียการส่งคืนทั้งหมดเป็นไปตามมาตรฐานโทรคมนาคมระหว่างประเทศ
ข้อมูลทางเทคนิค
ขั้วต่อ A | MTP ตัวเมีย (ไม่มีเข็ม) | ขั้วต่อ B | MTP ตัวเมีย (ไม่มีเข็ม) |
โหมดไฟเบอร์ | ระบบปฏิบัติการ2 9/125μm SM | ความยาวคลื่น | 1310/1550 นาโนเมตร |
ประเภทโปแลนด์ | APC ถึง APC | รัศมีโค้งงอขนาดเล็ก | 10มม |
การสูญเสียการแทรก | {{0}}.35dB สูงสุด (ประเภท 0.15dB) | การสูญเสียผลตอบแทน | มากกว่าหรือเท่ากับ 60dB |
แจ็คเก็ต OD | 3.0มม | แจ็คเก็ตเคเบิล | เพลนัม (OFNP) |
โหลดแรงดึงในการติดตั้ง | 100 N | การรับแรงดึงในระยะยาว | 50 N |
อุณหภูมิในการจัดเก็บ | -40 องศาถึง +85 องศา | อุณหภูมิในการทำงาน | -10 องศาถึง +70 องศา |
ทางกายภาพ
| สีแจ็คเก็ตเคเบิล | สีเหลือง |
| สีของตัวเชื่อมต่อ | สีเขียว; สีดำ |
| วัสดุแจ็คเก็ตเคเบิล | พีวีซี |
| คะแนนแจ็คเก็ตเคเบิล | โอเอฟเอ็นพี |
| เส้นผ่านศูนย์กลางหุ้ม (ไมครอน) | 125 |
| เส้นผ่านศูนย์กลางแกนกลาง (ไมครอน) | 9 |
| จำนวนเส้นใย | 12 |
| ความยาวสายเคเบิล (ม.) | 7.01 |
| รัศมีโค้งขั้นต่ำ | 20 มม. (ไดนามิก); 10 มม. (คงที่) |
| ขนาดขนส่ง (hwd / cm) | 1.27 x 17.78 x 22.86 |
| น้ำหนักขนส่ง (กก.) | 0.14 |
ด้านสิ่งแวดล้อม
| ช่วงอุณหภูมิในการทำงาน | -4 ถึง 140 องศา F (-20 ถึง 60 องศา ) |
| ช่วงอุณหภูมิในการจัดเก็บ | -4 ถึง 140 องศา F (-20 ถึง 60 องศา ) |
| ช่วงความชื้นในการทำงาน | 5% ถึง 85% RH ไม่ควบแน่น |
| ช่วงความชื้นในการจัดเก็บ | ความชื้นสัมพัทธ์ 35% ถึง 65% ไม่ควบแน่น |
การสื่อสาร
| ความเข้ากันได้ของเครือข่าย | 40 กิกะบิตต่อวินาที; 100 กิกะบิตต่อวินาที; 400 กิกะบิตต่อวินาที |
| การลดทอน @ 1310NM | 0.36dB/กม |
| การลดทอน @ 1550NM | 0.22dB/กม |
| การสูญเสียการแทรก | น้อยกว่าหรือเท่ากับ 0.70dB |
การเชื่อมต่อ
| ด้าน A - ขั้วต่อ 1 | 12-STRAND MTP/MPO (หญิง) |
| ด้าน B - ขั้วต่อ 1 | 12-STRAND MTP/MPO (หญิง) |
| ขัดปลายหน้า | เอพีซี |
การออกแบบที่กะทัดรัด
การออกแบบข้อต่อที่กะทัดรัด ขั้วต่อ MPO/MTP 1 ตัวสามารถรองรับแกนได้ 12 แกน เสียบและถอดแยกชิ้นส่วนได้ง่าย
เสื้อแจ็คเก็ตตัวนอก Plenum Rated
ปลอกหุ้มสายเคเบิลเป็นแบบ plenum ซึ่งเป็นทางเลือกที่ดีเยี่ยมสำหรับกฎข้อบังคับของอาคารบางประเภทซึ่งต้องใช้วัสดุพิเศษเพื่อลดความเสียหายให้เหลือน้อยที่สุดในกรณีเกิดเพลิงไหม้
รัศมีไม่คำนึงถึงการโค้งงอขั้นต่ำ 10.0 มม
BIF แสดงให้เห็นถึงความยืดหยุ่นอย่างมากในสถานการณ์ที่เส้นใยถูกยึดเข้ากับพื้นผิวโดยใช้การหนีบ การพันแบบมัด หรือการเย็บ
รู้จักอุปกรณ์ของคุณ
12-ตัวเชื่อมต่อไฟเบอร์ MTP/MPO มีขนาดใกล้เคียงกับตัวเชื่อมต่อ SC แต่มีความหนาแน่นมากกว่า 12 เท่า ทำให้มีพื้นที่ว่างในชั้นวางสำหรับสายเคเบิลอื่นๆ ขั้วต่อ APC ทำมุมเพื่อป้องกันไม่ให้แสงอินฟราเรดที่เข้าสู่เส้นใยสะท้อนกลับเข้าไปในเลเซอร์ N390-05M-12-AP ได้รับการทดสอบว่ามีการสูญเสียการแทรกและการสะท้อนกลับต่ำในทุกตัวเชื่อมต่อ และการสูญเสียการลดทอนที่ตรงหรือเกินกว่ามาตรฐานปัจจุบัน
N390-05M-12-AP มีสีเหลืองเพื่อการระบุตัวตนได้ทันทีในสวิตช์หรือแผงแพทช์ที่หนาแน่นเป็นสายเคเบิลโหมดเดียว ตัวเชื่อมต่อแท็บแบบกด/ดึงสามารถเข้าถึงได้ง่ายในสภาพแวดล้อมของศูนย์ข้อมูลที่มีความหนาแน่นสูง และทำให้สายเคเบิล Plug-and-Play ง่ายต่อการติดตั้งและถอดด้วยมือเดียว
