● คำอธิบาย:
ชุดสายเคเบิลแบรนด์ MTP® เป็นสายแพตช์ไฟเบอร์แบบหลายไฟเบอร์ที่เหมาะสำหรับแบ็คเพลนที่มีความหนาแน่นสูงและโซลูชัน PCB สายแพทช์แบรนด์ MTP มีความหนาแน่นมากกว่าสายแพทช์แบบเดิมถึง 12 เท่า ซึ่งให้พื้นที่และประหยัดต้นทุนได้มาก
● การสมัคร:
โครงสร้างพื้นฐานของศูนย์ข้อมูล
● ประโยชน์และคุณลักษณะ:
เกรดไฟเบอร์ Corning OM3 (มี OS1/2 และ OM4);
ลำตัวไมโครเคเบิล 12, 24 และ 48 แกน;
LSZH, แจ็คเก็ตสายเคเบิล OFNP;
ขั้วต่อMTP®ตัวเมีย (มาตรฐาน) และตัวผู้;
ขั้ว A (มาตรฐาน), B หรือ C;
โรงงานถูกยกเลิกและทดสอบแล้ว
การสูญเสียการแทรกต่ำ
● ข้อมูลจำเพาะของตัวเชื่อมต่อทั่วไป:
● การแบ่งส่วนพื้นฐานของตัวเชื่อมต่อ MTP®:
|
ประเภทและสี |
การแทรก |
ออปติคัล |
การดำเนินงาน |
|
ขั้วต่อ MTP® Elite® โหมดเดี่ยว |
{{0}}.10 dB โดยทั่วไป (ไฟเบอร์ทั้งหมด) สูงสุด 0.35 dB (ไฟเบอร์เดี่ยว)1 |
>60 dB (ขัดมุม 8 องศา)2 |
-40 องศา ถึง 75 องศา |
|
ตัวเชื่อมต่อมาตรฐาน MTP® โหมดเดียว |
{{0}}.25 dB โดยทั่วไป (ไฟเบอร์ทั้งหมด) สูงสุด 0.75 dB (ไฟเบอร์เดี่ยว)1 |
>60 dB (ขัดมุม 8 องศา)2 |
-40 องศา ถึง 75 องศา |
|
ตัวเชื่อมต่อมาตรฐานมัลติโหมดMTP® |
{{0}}.25 dB โดยทั่วไป (ไฟเบอร์ทั้งหมด) สูงสุด 0.75 dB (ไฟเบอร์เดี่ยว)1,3 |
>20 dB (ขัดเรียบ 0 องศา)2,3 |
-40 องศา ถึง 75 องศา |
|
การทดสอบ IL 1 ครั้งตามมาตรฐาน IEC 61300-3-4; |
|||
● พารามิเตอร์ไฟเบอร์:
|
รายการ |
หน่วย |
ข้อมูลจำเพาะ |
|
การหุ้มแบบไม่เป็นวงกลม |
% |
น้อยกว่าหรือเท่ากับ 2.0 |
|
เส้นผ่านศูนย์กลางการเคลือบ |
μm |
245±10 |
|
ข้อผิดพลาดของความเข้มข้นของการหุ้มและการเคลือบผิว |
μm |
น้อยกว่าหรือเท่ากับ 1.0 |
|
เส้นผ่านศูนย์กลางหลัก |
μm |
62.5±2.5 |
|
เส้นผ่านศูนย์กลางการหุ้ม |
μm |
125±1.0 |
● เป็นรายบุคคลด้วยการดึงตาบรรจุ:

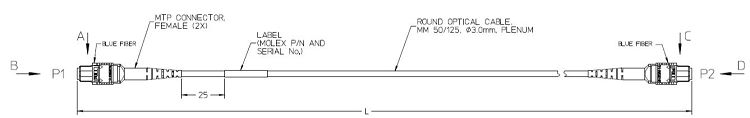

● การใช้งานทั่วไปและแผนผังสายไฟ:
● MTP ความหนาแน่นสูง®/ระบบเดินสาย MPO ใน Dada Center:
มีการกำหนดค่าหลายอย่างสำหรับชุดสายเคเบิลยี่ห้อ MTP ความนิยมมากที่สุดคือตัวเชื่อมต่อแบรนด์ MTP ไปยังแพตช์ตัวเชื่อมต่อแบรนด์ MTP หรือสายเคเบิลลำตัวที่เชื่อมต่อคาสเซ็ตแบรนด์ MTP เข้ากับคาสเซ็ตแบรนด์ MTP อื่น หรือหากคุณมีแผงอะแดปเตอร์แบรนด์ MTP ติดตั้งอยู่ในแผงแพทช์ คุณสามารถใช้สายเคเบิลแบรนด์ MTP กับสายเคเบิลแบรนด์ MTP ในกรณีนั้นได้เช่นกัน
การกำหนดค่าอื่นคือตัวเชื่อมต่อแบรนด์ MTP กับ LC คุณมีตัวเชื่อมต่อแบรนด์ MTP หนึ่งตัวที่ปลายด้านหนึ่ง และคุณมีขั้วต่อ LC 12 ตัวที่แยกออกจากกัน (ปกติ 3 ฟุต) ที่อีกด้านหนึ่ง คุณสามารถใช้สิ่งเหล่านี้กับแอปพลิเคชันที่แตกต่างกันสองสามรายการสำหรับทั้งส่วนหลังและส่วนหน้า ตัวอย่างเช่น ในแผงอะแดปเตอร์แบรนด์ MTP คุณสามารถเสียบขั้วต่อแบรนด์ MTP หนึ่งตัวที่ด้านหลัง และเสียบสายเคเบิลแบรนด์ MTP เข้ากับสายเคเบิล LC ที่ด้านหน้า และให้การเชื่อมต่อ 12 LC ไปที่อุปกรณ์ของคุณ หรือ สมมติว่าคุณมีเทปแบรนด์ MTP ที่คุณต้องการให้แสงสว่างโดยใช้แผงอะแดปเตอร์ไฟเบอร์ LC 12- เสียบขั้วต่อ LC ทั้ง 12 เส้นในแผงอะแดปเตอร์ LC จากนั้นเสียบปลั๊กด้านแบรนด์ MTP ที่ด้านหลังของคาสเซ็ต นอกจากนี้ยังมีแอปพลิเคชันอื่นๆ เช่นกัน ขึ้นอยู่กับวิธีการตั้งค่าเครือข่ายของคุณ เพิ่มความเร็วการถ่ายโอนของคุณด้วยสายเคเบิลมัลติโหมด 10 Gig 50 Micron หรือเพิ่มระยะทางที่สัญญาณของคุณสามารถเดินทางได้โดยใช้โหมดเดี่ยว สายเคเบิลอาจสร้างจากไฟเบอร์แบบริบบอน สายเคเบิลประกอบท่อหลวมรูปแบบขนาดเล็ก หรือสายเคเบิลที่จัดกลุ่มย่อย ตัวเลือกของคุณถูกจำกัดโดยใบสมัครของคุณเท่านั้น
ขอย้ำอีกครั้งว่าชุดสายเคเบิลแบรนด์ MTP อาจเป็นได้ทั้งมัลติโหมดและโหมดเดี่ยว และยังมีตัวเลือกการรักษาความปลอดภัยแบบใช้คีย์อีกด้วย ติดต่อเราวันนี้หากคุณไม่แน่ใจว่าคุณต้องการอะไร เรายินดีที่จะช่วยเหลือคุณ
