ในการสื่อสารแบบออปติคัลลิงก์ออปติคอลดูเพล็กซ์และขนานเป็นโครงสร้างสายเคเบิลสองแบบที่ใช้งานบ่อยที่สุด โพสต์นี้จะกล่าวถึงโซลูชันการเชื่อมต่อที่เฉพาะเจาะจงโดยใช้โมดูลไฟเบอร์ออปติกแบบขนาน 2 ไฟเบอร์และ 8 ไฟเบอร์ / 20 ไฟเบอร์
ลิงก์ดูเพล็กซ์ทำได้โดยใช้เส้นใยสองเส้น ตัวเชื่อมต่อที่ใช้บ่อยที่สุดคือ duplex LC มาตรฐาน TIA กำหนดสายแพทช์ไฟเบอร์ดูเพล็กซ์สองประเภทที่สิ้นสุดด้วยตัวเชื่อมต่อ duplex LC เพื่อทำการเชื่อมต่อไฟเบอร์ดูเพล็กซ์แบบ end-to-end: สายแพตช์ A-to-A (ข้ามเวอร์ชัน) และสายแพทช์ A-to-B (a ตรงรุ่น). ในบทความนี้สายเคเบิลดูเพล็กซ์ LC ถึง LC ที่เราใช้คือสายแพทช์ A-to-B ทั้งหมด หมายความว่าสัญญาณออปติคัลจะถูกส่งไปที่ขั้วต่อ B และรับที่ขั้วต่อ A
รูปที่ 1: สายแพทช์ไฟเบอร์สองประเภท
การเชื่อมโยงแบบขนานทำได้โดยการรวมช่องสัญญาณตั้งแต่สองช่องขึ้นไป การเชื่อมโยงแสงแบบขนานสามารถทำได้โดยใช้เส้นใยแปดเส้น (4 เส้นใยสำหรับ Tx และ 4 เส้นใยสำหรับ Rx) ยี่สิบเส้นใย (10 เส้นใยสำหรับ Tx และ 10 เส้นใยสำหรับ Rx) หรือยี่สิบสี่เส้นใย (12 เส้นใยสำหรับ Tx และ 12 เส้นใยสำหรับ Rx ). ในการสร้างลิงค์ออปติคัล 8 ไฟเบอร์ให้สำเร็จสายเคเบิลมาตรฐานคือลำตัว 12 ไฟเบอร์พร้อมขั้วต่อ MTP (ขั้วต่อ 12 ไฟเบอร์) เป็นไปตามโครงร่างขั้วแบบ B ประเภทขั้วต่อและการจัดตำแหน่งของเส้นใยแสดงในรูปที่ 2
รูปที่ 2: การส่งผ่านใยแก้วนำแสงแบบขนาน (8 ไฟเบอร์)
ในการสร้างลิงก์ออปติคอลแบบขนาน 20 ไฟเบอร์ให้ใช้ตัวเชื่อมต่อ MTP 24 ไฟเบอร์แบบขนาน การจัดตำแหน่งเส้นใยและประเภทขั้วต่อแสดงในรูปที่ 3
เราจะพูดถึงรายการที่จำเป็นในการเชื่อมต่อตัวรับส่งสัญญาณดูเพล็กซ์สองตัวในส่วนนี้ โปรโตคอล 2-fiber duplex เหล่านี้รวมถึง แต่ไม่ จำกัด เฉพาะ: 10GBASE-SR, 10GBASE-LR, 10GBASE-ER, 40GBASE-BiDi, 40GBASE-LR4, 40GBASE-LRL4, 40GBASE-UNIV, 40GBASE-FR, 100GBASE-LR4, 100GBASE- ER4, 100GBASE-CWDM4, 100GBASE-BiDi, 1GFC, 2GFC, 4GFC, 8GFC, 16GFC, 32GFC
เมื่อเชื่อมต่อตัวรับส่งสัญญาณ SFP + ดูเพล็กซ์สองตัวโดยตรงต้องใช้สายแพทช์ A-to-B แนะนำให้ใช้การเชื่อมต่อโดยตรงประเภทนี้ภายในแถวของชั้นวาง / ตู้ที่กำหนดเท่านั้น รูปที่ 4 แสดง SFP + สองตัวที่เชื่อมต่อด้วยสายแพทช์ LC ถึง LC ดูเพล็กซ์หนึ่งสาย
รูปที่ 4: การเชื่อมต่อโดยตรงแบบ 2-fiber ถึง 2-fiber
รูปต่อไปนี้เป็นการเชื่อมต่อระหว่างตัวรับส่งสัญญาณดูเพล็กซ์สองตัว สายลำตัว MTP แบบ 8 ไฟเบอร์ถูกติดตั้งกับโมดูลเบรกเอาต์ MTP-LC 8 ไฟเบอร์ที่เชื่อมต่อกับส่วนท้ายของลำตัว ควรสังเกตว่าขั้วจะต้องได้รับการดูแลในระหว่างการส่งสัญญาณ และควรใช้ตัวเชื่อมต่อที่ตรึงกับอุปกรณ์ที่ไม่ได้ตรึง สายเคเบิลที่มีโครงสร้างช่วยให้เคลื่อนย้ายเพิ่มและเปลี่ยนแปลง (MAC) ได้ง่ายขึ้น รูปที่ 5 แสดงวิธีแก้ปัญหานี้

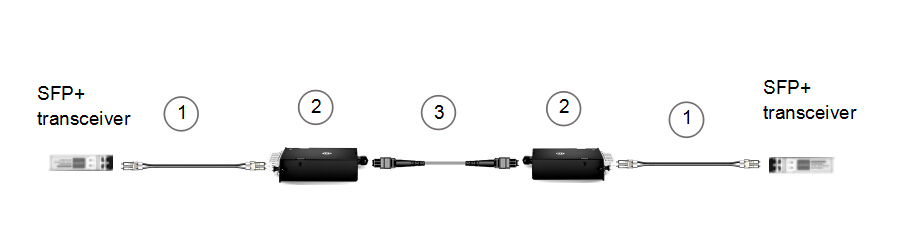

รูปที่ 5: การเชื่อมต่อระหว่าง 2-fiber ถึง 2-fiber (1)
| สิ่งของ | คำอธิบาย |
| 1 | สายเคเบิล LC ถึง LC duplex(SMF / MMF) |
| 2 | MTP-8 to duplex LC breakout module (ตรึง) |
| 3 | สายลำตัว MTP เส้นใย 8 เส้น (ไม่ได้ตรึง) |
รูปที่ 6 เป็นโซลูชันการเชื่อมต่อระหว่างกันสำหรับตัวรับส่งสัญญาณ SFP + แต่ทางด้านขวาจะใช้สายรัด MTP ถึง 4 x LC แบบ 8 ไฟเบอร์และแผงอะแดปเตอร์ MTP แทน โซลูชันนี้จะทำงานได้ดีที่สุดเมื่อจำเป็นต้องมีการเชื่อมต่อสำหรับสวิตช์จำนวนพอร์ตสูง
รูปที่ 6: การเชื่อมต่อระหว่าง 2-fiber ถึง 2-fiber (2)
| สิ่งของ | คำอธิบาย |
| 1 | สายเคเบิล LC ถึง LC duplex(SMF / MMF) |
| 2 | MTP-8 to duplex LC breakout module (ตรึง) |
| 3 | สายลำตัว MTP เส้นใย 8 เส้น (ไม่ได้ตรึง) |
| 4 | แผงอะแดปเตอร์ MTP 96 เส้นใย (8 พอร์ต) |
| 5 | MTP เส้นใย 8 เส้น (ไม่ได้ตรึง) เข้ากับสายลากสาย duplex 4 x LC แบบดูเพล็กซ์ |
โซลูชันนี้เป็นการเชื่อมต่อแบบดูเพล็กซ์ข้าม จะช่วยให้สามารถทำการแพตช์ทั้งหมดได้ที่พื้นที่แจกจ่ายหลัก (MDA) โดยมีความยืดหยุ่นสูงสุดสำหรับการเชื่อมต่อแบบพอร์ตต่อพอร์ต รูปที่ 7 แสดงโซลูชันการเชื่อมต่อข้ามสำหรับการเชื่อมต่อแบบดูเพล็กซ์
รูปที่ 7: 2-fiber ถึง 2-fiber cross-connect
| สิ่งของ | คำอธิบาย |
| 1 | สายเคเบิล LC ถึง LC duplex (SMF / MMF) |
| 2 | MTP-8 to duplex LC breakout module (ตรึง) |
| 3 | 8 เส้นใยสายลำตัว MTP(ไม่ได้ตรึง) |
เราจะพูดถึงรายการที่จำเป็นในการเชื่อมต่อตัวรับส่งสัญญาณขนาน (8 ไฟเบอร์หรือ 20 ไฟเบอร์) สองตัวในส่วนนี้ โปรโตคอลเหล่านี้รวมถึง แต่ไม่ จำกัด เฉพาะ: 40GBASE-SR4, 40GBASE-xSR4 / cSR4 / eSR4, 40GBASE-PLR4, 40GBASE-PSM4, 100GBASE-SR4, 100GBASE-eSR4, 100GBASE-PSM4, 100GBASE-SR10
เมื่อเชื่อมต่อตัวรับส่งสัญญาณ QSFP + หรือ QSFP 28 สองตัวโดยตรงจำเป็นต้องใช้สายเคเบิลลำตัว MTP แบบ 8 ไฟเบอร์ สำหรับการเชื่อมต่อตัวรับส่งสัญญาณ CFP สองตัวโดยตรงจำเป็นต้องใช้สายเคเบิลลำตัว MTP 24 ไฟเบอร์
รูปที่ 9 แสดงโซลูชันการเชื่อมต่อระหว่างโมดูล CFP สองโมดูล (20-fiber) ในการแยก CFP ออกเพื่อส่งสัญญาณข้ามโครงสร้างพื้นฐาน 8 ไฟเบอร์จำเป็นต้องใช้สายรัดฝ่าวงล้อม 1 x 3 (MTP 24 ไฟเบอร์ถึง MTP 8 ไฟเบอร์ 3 ตัว) เพื่อให้เกิดการเชื่อมต่อระหว่างกันสำหรับไฟเบอร์ออปติก 8 ตัวสองตัวเราสามารถเปลี่ยนสายรัดฝ่าวงล้อมด้วยลำตัว MTP (ตรึง) 8 ไฟเบอร์และลำตัว MTP 24 ไฟเบอร์โดยลำตัว MTP (ไม่ได้ตรึง)
รูปที่ 9: การเชื่อมต่อระหว่าง 20 ไฟเบอร์ถึง 20 ไฟเบอร์
| สิ่งของ | คำอธิบาย |
| 1 | สายรัดฝ่าวงล้อม 1 × 3 MTP (24-fiber MTP ถึงสาม 8-fiber MTP) (ตรึง) |
| 2 | แผงอะแดปเตอร์ MTP 96 เส้นใย (8 พอร์ต) |
| 3 | สายเคเบิลลำต้น MTP 24 เส้นใยขา 8 ไฟเบอร์สามขา(ไม่ได้ตรึง) |
โพสต์นี้ให้ข้อมูลเบื้องต้นสั้น ๆ เกี่ยวกับความหมายของการเชื่อมต่อแบบดูเพล็กซ์และออปติคัลแบบขนานและนำเสนอโซลูชันการเชื่อมต่อสำหรับเลนส์ดูเพล็กซ์สองตัวหรือเลนส์คู่ขนานสองตัว รายการที่เกี่ยวข้องที่ใช้ในแต่ละโซลูชันจะแสดงรายการด้วย ควรคำนึงถึงระยะการส่งสัญญาณและสภาพแวดล้อมในการทำงานเมื่อใช้โซลูชันการเดินสายแต่ละแบบ โซลูชันการเชื่อมต่อแบบขนานกับดูเพล็กซ์จะกล่าวถึงในโพสต์ถัดไป
