การแปลง mtp lc สามารถปรับปรุงการเชื่อมต่อได้หรือไม่

mtp lc conversion

การแปลง MTP LC ปรับปรุงการเชื่อมต่ออย่างมากโดยเปิดใช้งานการเปลี่ยนที่ราบรื่นระหว่างระบบ MTP แบบไฟเบอร์หลาย- และโครงสร้างพื้นฐาน LC แบบดั้งเดิม วิธีการแปลงนี้ให้ความหนาแน่นของพอร์ตที่สูงขึ้น การอัพเกรดเครือข่ายที่เร็วขึ้น และการจัดการสายเคเบิลที่มีประสิทธิภาพมากขึ้นในสภาพแวดล้อมของศูนย์ข้อมูล

การแปลง MTP LC หมายถึงกระบวนการเชื่อมต่อตัวเชื่อมต่อไฟเบอร์หลาย- MTP/MPO ความหนาแน่นสูง- เข้ากับตัวเชื่อมต่อ LC ดูเพล็กซ์แต่ละตัวผ่านสายเคเบิลแยกเฉพาะหรือโมดูลคาสเซ็ตต์ ตัวเชื่อมต่อ MTP สามารถรองรับไฟเบอร์ 8, 12 หรือ 24 เส้นภายในอินเทอร์เฟซเดียว ในขณะที่ตัวเชื่อมต่อ LC จัดการไฟเบอร์หนึ่งเส้นต่อจุดเชื่อมต่อ การแปลงนี้เชื่อมช่องว่างระหว่างระบบ 10G เดิมที่ใช้ตัวเชื่อมต่อ LC และเครือข่าย 40G/100G/400G สมัยใหม่ที่ใช้อินเทอร์เฟซ MTP

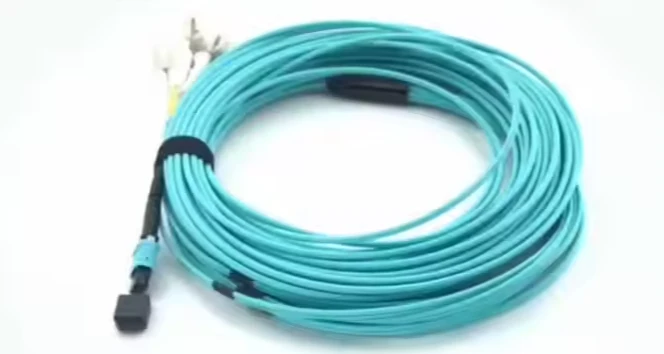

กลไกการแปลงขึ้นอยู่กับสายเคเบิลฝ่าวงล้อม MTPชุดประกอบที่มีตัวเชื่อมต่อ MTP ที่ปลายด้านหนึ่งและตัวเชื่อมต่อ LC duplex หลายตัวที่อีกด้านหนึ่ง การกำหนดค่าทั่วไปประกอบด้วยไฟเบอร์ MTP 8- ถึง 4 LC ดูเพล็กซ์ และการจัดเรียงดูเพล็กซ์ MTP 12 ไฟเบอร์ถึง 6 LC ส่วนประกอบที่ต่อปลายสายล่วงหน้าเหล่านี้ช่วยลดความจำเป็นในการต่อสายไฟเบอร์แต่ละตัว ซึ่งแต่เดิมต้องใช้ทักษะและอุปกรณ์เฉพาะทาง

คาสเซ็ต MTP เสนอวิธีการแปลงทางเลือกโดยใส่ทั้งอะแดปเตอร์ MTP ที่ด้านหลังและอะแดปเตอร์ LC ที่แผงด้านหน้า คาสเซ็ตแบบติดตั้งบนชั้นวาง 1U- สามารถจัดการการเชื่อมต่อ LC ได้สูงสุด 96 เส้น ซึ่งให้ความหนาแน่นเป็นพิเศษในพื้นที่จำกัด การกำหนดเส้นทางไฟเบอร์ภายในภายในคาสเซ็ตเหล่านี้ช่วยให้มั่นใจได้ถึงการจัดการขั้วที่เหมาะสมตามมาตรฐาน TIA-568

เพิ่มประสิทธิภาพพื้นที่

การแปลง MTP LC มอบการปรับปรุงที่วัดผลได้ในการใช้พื้นที่แร็ค การเดินสาย LC แบบเดิมต้องใช้คู่ไฟเบอร์แยกกันสำหรับการเชื่อมต่อแต่ละครั้ง ซึ่งกินพื้นที่แผงมาก ในทางตรงกันข้าม ตัวเชื่อมต่อไฟเบอร์ MTP 12- ตัวเดียวใช้พื้นที่เดียวกันกับตัวเชื่อมต่อ SC เดียว ในขณะที่รองรับการเชื่อมต่อ LC ดูเพล็กซ์ 6 รายการ ศูนย์ข้อมูลที่ใช้การแปลง MTP สามารถบรรลุความหนาแน่นของพอร์ตต่อยูนิตแร็คที่สูงขึ้น 4-12 เท่า เมื่อเปรียบเทียบกับโครงสร้างพื้นฐาน LC-อย่างเดียวแบบเดิม

ตู้ไฟเบอร์ 1U ทั่วไปที่ใช้สถาปัตยกรรม MTP สามารถจัดการไฟเบอร์ 1,152 เส้นเมื่อใช้สายเคเบิล MTP 24 ไฟเบอร์ การกำหนดค่า LC ที่เทียบเท่ากันจะต้องใช้พื้นที่ชั้นวางประมาณ 4-5U สำหรับจำนวนไฟเบอร์เท่ากัน การลดพื้นที่นี้แปลโดยตรงเป็นการไหลเวียนของอากาศที่ดีขึ้น ความต้องการในการระบายความร้อนที่ลดลง และการใช้พลังงานต่อพอร์ตที่ลดลง

การลดเวลาในการติดตั้ง

โซลูชันการแปลง mtp lc ที่สิ้นสุดล่วงหน้า-ช่วยลดเวลาในการปรับใช้ลง 75% เมื่อเทียบกับวิธีการยุติภาคสนาม การติดตั้งไฟเบอร์แบบดั้งเดิมต้องใช้การต่อฟิวชั่นหรือการขัดด้วยอีพ็อกซี่-สำหรับตัวเชื่อมต่อแต่ละตัว โดยใช้เวลา 5-15 นาทีต่อการเชื่อมต่อ ด้วยระบบ MTP ที่สิ้นสุดล่วงหน้า ลำตัวไฟเบอร์ 12 เส้นทั้งหมดจะติดตั้งได้ภายในเวลาไม่ถึง 2 นาที

สำหรับการปรับใช้ศูนย์ข้อมูลขนาดกลาง-ที่เกี่ยวข้องกับการเชื่อมต่อไฟเบอร์ 2,000 เส้น การประหยัดเวลานี้หมายถึงการลดต้นทุนค่าแรงได้ประมาณ 150-200 ชั่วโมง การกำจัดการสิ้นสุดที่ไซต์งานยังช่วยขจัดความแปรปรวนในคุณภาพของตัวเชื่อมต่อ ส่งผลให้สูญเสียการแทรกที่สม่ำเสมอมากขึ้น และประสิทธิภาพการสูญเสียการคืนกลับตลอดการติดตั้ง

ความยืดหยุ่นของเส้นทางการย้ายถิ่น

การแปลง MTP LC ช่วยให้สามารถอัปเกรดเครือข่ายเป็นระยะโดยไม่ต้องเปลี่ยนโครงสร้างพื้นฐานทั้งหมด องค์กรที่ใช้อุปกรณ์ 10GBASE-SR สามารถรวมสวิตช์ 40GBASE-SR4 ได้โดยใช้สายเคเบิลแยกที่แปลงพอร์ต 40G MTP หนึ่งพอร์ตเป็นการเชื่อมต่อ 10G LC สี่พอร์ต กลยุทธ์การย้ายข้อมูลนี้จะรักษาแผงแพทช์ LC ที่มีอยู่และสายเคเบิลที่มีโครงสร้างไว้ ในขณะที่เพิ่มความจุ 40G ในกรณีที่จำเป็น

โครงสร้างพื้นฐานเดียวกันนี้รองรับการอัพเกรดเป็น 100G และ 400G ในอนาคตโดยการสลับตัวรับส่งสัญญาณและการปรับการกำหนดช่องทางไฟเบอร์ ระบบการแปลง base-8 mtp lc พิสูจน์ประสิทธิภาพโดยเฉพาะอย่างยิ่งสำหรับความสามารถในการปรับขนาดนี้ เนื่องจากการนับจำนวน 8 ไฟเบอร์แบ่งเท่าๆ กันสำหรับแอปพลิเคชันตัวรับส่งสัญญาณ 2 ไฟเบอร์ 4 ไฟเบอร์ และ 8 ไฟเบอร์ โดยไม่ต้องพันเส้นใยที่ไม่ได้ใช้

พารามิเตอร์การสูญเสียแสง

การแปลง MTP เป็น LC คุณภาพสูง-จะรักษาการสูญเสียการแทรกให้ต่ำกว่า 0.75dB ต่อการเชื่อมต่อ ซึ่งเทียบได้กับสายแพตช์ LC- ถึง -LC โดยตรง ปัจจัยสำคัญอยู่ที่ความแม่นยำของปลอกโลหะไฟเบอร์หลาย-ของตัวเชื่อมต่อ MTP ตัวเชื่อมต่อแบรนด์ Conec MTP ของสหรัฐอเมริกาใช้เทคโนโลยีการผลักการถ่ายโอนทางกล-กับปลอกโลหะแบบลอยซึ่งรักษาการสัมผัสของเส้นใยแม้ในระหว่างการหมุนตัวเรือนเล็กน้อย

ขั้วต่อ MPO ทั่วไปอาจมีความแปรปรวนในการสูญเสียสูงกว่าเนื่องจากแคลมป์พินพลาสติกที่สามารถเสื่อมสภาพได้ด้วยรอบการผสมพันธุ์ซ้ำๆ ตัวเชื่อมต่อ MTP ประกอบด้วยแคลมป์พินโลหะและพุชสปริงรูปวงรี-ที่ให้ประสิทธิภาพที่สม่ำเสมอมากกว่าในรอบการแทรก 500+ ความทนทานนี้มีความสำคัญในสภาพแวดล้อมแบบไดนามิกที่สายแพตช์ต้องมีการกำหนดค่าใหม่บ่อยครั้ง

ข้อมูลจำเพาะการสูญเสียการส่งคืนสำหรับชุดการแปลง mtp lc โดยทั่วไปจะเกิน 45dB สำหรับอินเทอร์เฟซ APC (การสัมผัสทางกายภาพแบบมุม) และ 35dB สำหรับเวอร์ชัน UPC (การสัมผัสทางกายภาพเป็นพิเศษ) การขัดเงาแบบมุมของตัวเชื่อมต่อ APC 8- องศาช่วยลดการสะท้อนกลับ ทำให้จำเป็นสำหรับแอปพลิเคชันโหมดเดี่ยวความเร็วสูง-และระบบส่งสัญญาณที่เชื่อมโยงกัน

การจัดการขั้วไฟฟ้า

การกำหนดค่าขั้วที่เหมาะสมช่วยให้มั่นใจได้ว่าสัญญาณที่ส่งไปถึงพอร์ตรับที่สอดคล้องกันข้ามลิงก์ มาตรฐาน TIA-568 กำหนดวิธีขั้วสามวิธี-ประเภท A, ประเภท B และประเภท C- ซึ่งแต่ละวิธีเหมาะสำหรับโทโพโลยีเครือข่ายที่แตกต่างกัน ขั้วประเภท B ได้รับการยอมรับอย่างกว้างขวางสำหรับการใช้งานด้านออพติกแบบขนาน เนื่องจากใช้ขั้วตรง-ผ่านในคาสเซ็ต ขณะเดียวกันก็รักษาการทำแผนที่ TX- ถึง-RX ที่เหมาะสม

ตัวเชื่อมต่อ LC แบบสลับได้นำเสนอเครื่องมือ-การกลับขั้วน้อยลง ช่วยให้ช่างเทคนิคภาคสนามสามารถแก้ไขขั้วที่ไม่ตรงกันได้โดยไม่ต้องเปลี่ยนสายเคเบิล การออกแบบที่สลับได้เหล่านี้รวมกลไกการเลื่อนที่จะกลับตำแหน่งไฟเบอร์ภายในตัวตัวเชื่อมต่อ LC แบบดูเพล็กซ์ คุณลักษณะนี้พิสูจน์ได้ว่ามีประโยชน์เมื่อแปลงโครงสร้างพื้นฐานแกนหลัก Type A ไปเป็นการเชื่อมต่ออุปกรณ์ที่ใช้งาน Type B

วิธีการขั้วสากลสมัยใหม่ U1 และ U2 ซึ่งนำมาใช้ใน ANSI/TIA-568.3-E ช่วยให้การจัดการขั้วง่ายขึ้นอีกโดยใช้การกำหนดเลนไฟเบอร์ที่สอดคล้องกันโดยไม่คำนึงถึงประเภทอุปกรณ์ วิธีการเหล่านี้ช่วยลดข้อผิดพลาดในการติดตั้งและทำให้การออกแบบเครือข่ายมีความยืดหยุ่นมากขึ้นในระหว่างการปรับใช้การแปลง mtp lc

mtp lc conversion

การเชื่อมต่อโดยตรง 40G ถึง 4x10G

ผู้ให้บริการและศูนย์ข้อมูลระดับองค์กรมักใช้งานสวิตช์สไปน์ 40GBASE-SR4 ขณะที่ยังคงรักษาสวิตช์ลีฟ 10GBASE- SR ในช่วงเปลี่ยนผ่าน สายเคเบิลแยก MTP ถึง 4 LC แบบไฟเบอร์ 8 เส้นเชื่อมต่อตัวรับส่งสัญญาณ QSFP+ SR4 หนึ่งตัวเข้ากับตัวรับส่งสัญญาณ SFP+ SR สี่ตัว ทำให้พอร์ต 40G สามารถให้บริการอุปกรณ์ 10G ได้หลายตัว

การกำหนดค่านี้ใช้ไฟเบอร์สี่เส้นในการส่งและสี่ไฟเบอร์สำหรับการรับ โดยคู่ไฟเบอร์แต่ละคู่รองรับเลน 10G แบนด์วิดท์รวม 40Gbps กระจายผ่านการเชื่อมต่อ 10G ทั้งสี่ ทำให้เกิดเส้นทางการอัปเกรดที่คุ้มค่า{4}}ซึ่งใช้ประโยชน์จากสินค้าคงคลังของอุปกรณ์ 10G ที่มีอยู่ สายเคเบิลประเภทเดียวกันรองรับแอปพลิเคชัน 100GBASE-SR4 ถึง 4x25GBASE เมื่อจับคู่กับตัวรับส่งสัญญาณที่เหมาะสม

การเชื่อมต่อแกนหลักที่มีความหนาแน่นสูง-

เครือข่ายวิทยาเขตและศูนย์ข้อมูลในอาคาร-หลายแห่งอาศัยสายเคเบิล MTP Trunk สำหรับ-การเชื่อมต่อแกนหลักระหว่างสิ่งอำนวยความสะดวก Trunk MTP แบบไฟเบอร์ 24- ที่ทำงานระหว่างอาคารจะสิ้นสุดที่เทป MTP- ถึง-LC ในแต่ละตู้เดินสาย โดยแยกออกเป็นพอร์ตดูเพล็กซ์ LC 12 พอร์ตต่อตำแหน่ง สถาปัตยกรรมนี้รวมเส้นใยไว้ที่แกนหลักในขณะที่กระจายไปที่จุดเชื่อมต่อ

โมดูลการแปลงช่วยให้สามารถปรับฐาน 24 ถึงฐาน 12 ได้เมื่อรวมการทำงานแบบ 24 ไฟเบอร์ใหม่เข้ากับโครงสร้างพื้นฐาน 12 ไฟเบอร์ที่มีอยู่ ชุดสายรัดแปลงขนาด 1×2 จะแยก MTP 24 ไฟเบอร์หนึ่งตัวออกเป็น MTP ไฟเบอร์ 12 สองตัว เพื่อให้มั่นใจว่าสามารถใช้งานร่วมกับคาสเซ็ตต์และแผงแพทช์ที่ปรับใช้ ในทำนองเดียวกัน การแปลง 1×3 จะแปลงทรังก์ไฟเบอร์ 24 เส้นเป็นการเชื่อมต่อไฟเบอร์ 8 สามเส้นสำหรับระบบออปติกคู่ขนานฐาน 8

การบูรณาการเครือข่ายพื้นที่จัดเก็บข้อมูล (SAN)

Fibre Channel SAN ที่ทำงานที่ความเร็ว 16Gbps, 32Gbps และ 128Gbps ใช้การเชื่อมต่อ MTP มากขึ้นเพื่อเพิ่มความหนาแน่นของพอร์ต อาร์เรย์พื้นที่จัดเก็บข้อมูลที่มีพอร์ต 32G FC MTP เชื่อมต่อกับเซิร์ฟเวอร์แต่ละเครื่องผ่านสายเคเบิลแยกการแปลง mtp lc ซึ่งรองรับการเชื่อมต่อโฮสต์หลายรายการจากพอร์ตอาเรย์เดียว

มาตรฐาน 128G FC Gen 7 ใช้การกำหนดค่า 4- เลนที่แมปกับอินเทอร์เฟซ MTP อย่างเป็นธรรมชาติ ชุดประกอบ MTP-8 ถึง 4 LC ช่วยให้พอร์ต 128G หนึ่งพอร์ตสามารถเชื่อมต่ออุปกรณ์ 32G FC สี่เครื่อง หรือการเชื่อมต่อ 128G เดียวเมื่อใช้กับสายเคเบิล MTP trunk ความยืดหยุ่นนี้รองรับสภาพแวดล้อม SAN ความเร็วผสมระหว่างการเปลี่ยนผ่านเทคโนโลยี

เกณฑ์การเลือกสายเคเบิล

การเลือกสายเคเบิลแปลง mtp lc ที่เหมาะสมจำเป็นต้องประเมินประเภทไฟเบอร์ การขัดเงาของตัวเชื่อมต่อ และระดับของแจ็คเก็ต ไฟเบอร์ OS2 โหมด-เดี่ยวรองรับแอปพลิเคชันที่เข้าถึงระยะไกล-ได้ไกลถึง 10 กม. ด้วยตัวรับส่งสัญญาณที่เหมาะสม ในขณะที่ไฟเบอร์ OM4 มัลติโหมดรองรับ 150 ม. ที่ 40G และ 550 ม. ที่ความเร็ว 10G ข้อมูลจำเพาะไฟเบอร์ OM5 ที่ใหม่กว่าขยายระยะทางมัลติโหมดสำหรับ-แอปพลิเคชันมัลติเพล็กซ์แบบแบ่งความยาวคลื่นสั้น

ประเภทการขัดเงาตัวเชื่อมต่อจะต้องตรงกับข้อกำหนดของตัวรับส่งสัญญาณ -UPC สำหรับมัลติโหมดและแอปพลิเคชันศูนย์ข้อมูลโหมดเดียว-ส่วนใหญ่, APC สำหรับโหมด-โหมดเดี่ยวลากระยะไกล- และระบบ DWDM การผสมตัวเชื่อมต่อ UPC และ APC ในลิงค์เดียวกันทำให้เกิดการสูญเสียมากเกินไปและอุปกรณ์อาจเสียหายเนื่องจากช่องว่างอากาศที่อินเทอร์เฟซการเชื่อมต่อ

การให้คะแนนของแจ็คเก็ตส่งผลกระทบต่อสถานที่ติดตั้ง โดยต้องใช้สายเคเบิลที่มีพิกัด OFNP (plenum) ในพื้นที่-การจัดการอากาศ, OFNR (ตัวยก) สำหรับการวิ่งในแนวตั้งระหว่างพื้น และ LSZH (ฮาโลเจนไม่มีควันต่ำ) ที่ต้องการในการใช้งานระหว่างประเทศ วัสดุปลอกหุ้มและความหนายังส่งผลต่อรัศมีการโค้งงอของสายเคเบิล-สายเคเบิลรัศมีที่แคบกว่าช่วยให้กำหนดเส้นทางในเส้นทางที่แออัด แต่อาจมีค่าใช้จ่ายสูงกว่า

การทดสอบและการตรวจสอบความถูกต้อง

การทดสอบที่เหมาะสมจะตรวจสอบทั้งการเชื่อมต่อฟิสิคัลเลเยอร์และประสิทธิภาพออปติคอลของลิงก์การแปลง mtp lc ตัวระบุตำแหน่งข้อบกพร่องด้วยการมองเห็นระบุการขาดของไฟเบอร์หรือการเชื่อมต่อที่ไม่ดีได้อย่างรวดเร็วโดยการฉีดแสงสีแดงที่มองเห็นได้เข้าไปในไฟเบอร์ มิเตอร์กำลังแสงจะวัดการสูญเสียการแทรกโดยการเปรียบเทียบระดับแสงก่อนและหลังการเชื่อมต่อภายใต้การทดสอบ

เพื่อการตรวจสอบที่ครอบคลุมมากขึ้น โดเมนรีเฟล็กโตมิเตอร์ (OTDR) ของเวลาออปติคัล (OTDR) จะระบุลักษณะเฉพาะของลิงก์ทั้งหมด รวมถึงตัวเชื่อมต่อ จุดต่อ และส่วนของไฟเบอร์ การติดตาม OTDR เปิดเผยตำแหน่งและขนาดของเหตุการณ์สะท้อนแสง ช่วยวินิจฉัยปัญหาขั้วหรือตัวเชื่อมต่อที่เสียหาย อย่างไรก็ตาม การทดสอบ OTDR จำเป็นต้องมีการกำหนดค่าสายเคเบิลเรียกใช้งานเฉพาะสำหรับอินเทอร์เฟซ MTP

การรับรองระดับ 2 ตามมาตรฐาน TIA-568 จะวัดการสูญเสียและความยาวของการแทรก เป็นการยืนยันว่าข้อต่อตรงตามข้อกำหนดด้านประสิทธิภาพสำหรับเกรดความเร็วที่ต้องการ ผู้ทดสอบขั้นสูง เช่น Fluke Networks DSX-5000 รองรับการวัดอ้างอิง MTP เมื่อติดตั้งอะแดปเตอร์สายวัดทดสอบที่เหมาะสม ซึ่งช่วยให้กระบวนการรับรองมีประสิทธิภาพสำหรับการติดตั้งที่ซับซ้อน

mtp lc conversion

การลงทุนเริ่มแรกเทียบกับการประหยัดระยะยาว-

โครงสร้างพื้นฐาน MTP ต้องการการลงทุนล่วงหน้าที่สูงกว่าเมื่อเทียบกับการเดินสายเคเบิล LC แบบเดิม สาเหตุหลักมาจากคาสเซ็ต อะแดปเตอร์ และชุดประกอบที่สิ้นสุดล่วงหน้า{0}}โดยเฉพาะ แผงแพทช์ LC แบบ 12 พอร์ตทั่วไปมีราคา 100-150 ดอลลาร์ ในขณะที่เทปคาสเซ็ต MTP ที่เทียบเท่ากับพอร์ต LC 12 พอร์ตมีราคาตั้งแต่ 200-400 ดอลลาร์ ขึ้นอยู่กับคุณภาพของตัวเชื่อมต่อและประเภทขั้ว

อย่างไรก็ตาม การประหยัดแรงงานระหว่างการติดตั้งและการดัดแปลงจะชดเชยค่าพรีเมียมของอุปกรณ์นี้ โดยทั่วไปค่าแรงในการยกเลิกภาคสนามคิดเป็น 60-70% ของต้นทุนการติดตั้งไฟเบอร์ทั้งหมด การแปลง mtp lc ที่สิ้นสุดล่วงหน้า-ช่วยลดต้นทุนผันแปรนี้พร้อมทั้งปรับปรุงอัตราความสำเร็จในครั้งแรก โดยทั่วไปแล้ว โครงการที่มีการเชื่อมต่อไฟเบอร์เกิน 500 เส้นจะได้รับ ROI ที่เป็นบวกภายในระยะการใช้งานเริ่มต้น

ประสิทธิภาพการดำเนินงานที่เพิ่มขึ้น

การจัดการสายเคเบิลที่ง่ายขึ้นช่วยลดค่าใช้จ่ายในการดำเนินงานอย่างต่อเนื่องผ่านการเคลื่อนย้าย เพิ่ม และเปลี่ยนแปลง (MAC) ที่รวดเร็วยิ่งขึ้น โครงสร้างพื้นฐานแกนหลัก MTP ช่วยให้สามารถกำหนดค่าใหม่ที่จุดกระจายสินค้าโดยไม่รบกวนสายเคเบิลหลัก ลดการหยุดชะงักของบริการ ช่างเทคนิคการวางสายเคเบิลที่มีโครงสร้างสามารถทำงาน MAC ให้เสร็จโดยใช้เวลาน้อยลง 30-50% เมื่อเทียบกับเครือข่ายไฟเบอร์แบบเดิม

องค์กรที่ได้รับการปรับปรุงยังช่วยลดเวลาในการแก้ไขปัญหาเมื่อเกิดปัญหา บูทรหัสสี- การติดฉลากที่ชัดเจนบนคาสเซ็ต และโครงร่างพอร์ตแบบลอจิคัล ช่วยให้ตรวจสอบด้วยภาพได้เร็วขึ้นและแยกปัญหาได้ สำหรับสิ่งอำนวยความสะดวกที่สำคัญ-ซึ่งมีค่าใช้จ่ายในการหยุดทำงานเกินกว่า 5,000 เหรียญสหรัฐต่อนาที การปรับปรุงประสิทธิภาพเหล่านี้ให้คุณค่าที่สำคัญมากกว่าการลดชั่วโมงแรงงานธรรมดาๆ

ปริมาณสายเคเบิลที่ลดลงจากการแปลง mtp lc ช่วยเพิ่มประสิทธิภาพการระบายความร้อน 15-25% ในการติดตั้งที่มีความหนาแน่นสูง การไหลเวียนของอากาศที่ดีขึ้นจะช่วยลดจุดร้อน ช่วยให้การทำงานของอุณหภูมิแวดล้อมสูงขึ้น และลดการใช้พลังงาน HVAC สำหรับศูนย์ข้อมูลขนาด 10,000 ตารางฟุต จะช่วยประหยัดพลังงานได้ปีละ 15,000-30,000 ดอลลาร์ ขึ้นอยู่กับค่าไฟฟ้าในท้องถิ่น

ความพร้อมของ 400G และ 800G

มาตรฐานอีเทอร์เน็ต 400GBASE และ 800GBASE ที่กำลังเกิดขึ้นใหม่ใช้ประโยชน์จากไฟเบอร์ออปติกแบบขนาน 8- และ 16 - ตามลำดับ โครงสร้างพื้นฐานการแปลง Base-8 mtp lc ที่ใช้งานอยู่ในปัจจุบันรองรับความเร็วในอนาคตเหล่านี้โดยตรงโดยไม่ต้องเปลี่ยนสายเคเบิลแบ็คโบน ทรังก์ MTP แบบ 8 ไฟเบอร์รองรับตัวรับส่งสัญญาณ 400G-SR8 ในขณะที่ทรังก์ไฟเบอร์ 16 ช่วยให้สามารถเชื่อมต่อ 800G-SR8 ได้

การย้ายจาก 100G เป็น 400G เกี่ยวข้องกับการสลับตัวรับส่งสัญญาณและสายเคเบิลที่อาจแยกออก แต่ทรังก์และคาสเซ็ต MTP แบ็คโบนยังคงให้บริการอยู่ โครงสร้างพื้นฐานที่มีอายุการใช้งานยาวนานนี้แตกต่างกับระบบ LC เดิม-เท่านั้นที่ต้องมีการเดินสายเคเบิลใหม่ทั้งหมดสำหรับการอัพเกรดออปติกแบบขนาน องค์กรที่วางแผนแผนงานเครือข่ายในช่วง 5-10 ปีควรประเมิน MTP ฐาน 8 เป็นมาตรฐานการแปลงที่ต้องการ

ลักษณะโมดูลาร์ของเทป MTP ช่วยให้สามารถเปิดใช้งานพอร์ตเพิ่มเติมได้ตามความต้องการแบนด์วิธที่เพิ่มขึ้น ในตอนแรก กล่องหุ้ม 1U อาจปรับใช้คาสเซ็ตไฟเบอร์ 8- สามตัวที่ให้บริการพอร์ตดูเพล็กซ์ LC 12 พอร์ต โดยมีพื้นที่สงวนไว้สำหรับคาสเซ็ตเพิ่มเติมสามตัวเมื่อมีการขยายในอนาคต แนวทางการจ่าย-ตาม-การเติบโตของคุณนี้ช่วยเพิ่มประสิทธิภาพการจัดสรรเงินทุนในขณะที่ยังคงรักษาโครงสร้างพื้นฐานเคเบิลที่สอดคล้องกัน

ความเข้ากันได้กับเทคโนโลยีเกิดใหม่

ปริมาณงานของ AI และการเรียนรู้ของเครื่องขับเคลื่อนความต้องการเครือข่าย-แบนด์วิธสูง และเวลาแฝงต่ำ- ระหว่างคลัสเตอร์ GPU แอปพลิเคชันเหล่านี้ได้รับประโยชน์จากการสูญเสียการแทรกที่ต่ำและค่าใช้จ่ายแฝงที่น้อยที่สุดของโซลูชันการแปลง MTP LC เมื่อเปรียบเทียบกับสายเคเบิลออปติกแบบแอคทีฟที่ทำให้เกิดความล่าช้าในการประมวลผลสัญญาณ การเชื่อมต่อด้วยไฟเบอร์โดยตรงจะรักษาเวลาแฝงที่ต่ำกว่า-ไมโครวินาทีซึ่งสำคัญสำหรับการดำเนินการฝึกอบรมแบบกระจาย

ระบบนำแสงที่สอดคล้องกันสำหรับการเชื่อมต่อระหว่างศูนย์ข้อมูลนำอินเทอร์เฟซ MTP มาใช้มากขึ้นเพื่อประสิทธิภาพไฟเบอร์ที่สูงขึ้น ตัวรับส่งสัญญาณที่เชื่อมโยงกัน 400G-ZR ใช้การเชื่อมต่อ LC แบบดูเพล็กซ์ แต่โครงสร้างพื้นฐานที่รองรับมักจะรวมการแปลง mtp lc ที่จุดกระจายเพื่อรักษาความสอดคล้องของสถาปัตยกรรม คาสเซ็ต MTP เดียวกันรองรับทั้งออปติกแบบขนานและแบบเสียบได้ที่สอดคล้องกันผ่านการกำหนดค่าอะแดปเตอร์ที่เหมาะสม

การใช้งานการประมวลผล Edge ในเครือข่าย 5G ใช้การเชื่อมต่อ MTP สำหรับการรวมแบ็คฮอลเซลล์ขนาดเล็ก ยูนิตวิทยุระยะไกลหลายยูนิตที่มีการเชื่อมต่อ LC รวมเข้ากับฮับกลางผ่านสายเคเบิลแยก MTP ซึ่งช่วยลดจำนวนไฟเบอร์ในทางเดินท่อร้อยสายที่จำกัด สถาปัตยกรรมนี้จะปรับขนาดได้อย่างมีประสิทธิภาพเมื่อความหนาแน่นของเซลล์เพิ่มขึ้นเพื่อตอบสนองความต้องการด้านความจุ

ระยะทางขึ้นอยู่กับประเภทของไฟเบอร์และข้อกำหนดเฉพาะของตัวรับส่งสัญญาณมากกว่าวิธีการแปลงเอง มัลติไฟเบอร์ OM4 รองรับ 150 ม. สำหรับ 40GBASE-SR4 และ 400 ม. สำหรับ 10GBASE-SR ไฟเบอร์ OS2 โหมด-เดี่ยวขยายได้ถึง 10 กม. สำหรับ 10GBASE-LR, 40 กม. สำหรับ 10GBASE-ER และสูงสุด 80 กม. สำหรับระบบนำแสงที่สอดคล้องกัน การแปลง MTP เป็น LC ทำให้เกิดการสูญเสียเพิ่มเติมน้อยที่สุด (0.5-0.75dB) ซึ่งไม่มีนัยสำคัญเมื่อเทียบกับการลดทอนของไฟเบอร์ในระยะทางเหล่านี้

ใช่ แต่การวางแผนอย่างรอบคอบช่วยให้มั่นใจได้ถึงการใช้ไฟเบอร์อย่างมีประสิทธิภาพ สายเคเบิลแปลงสามารถเชื่อมโยงจำนวนไฟเบอร์ที่แตกต่างกันได้-ตัวอย่างเช่น โมดูลการแปลงไฟเบอร์ 12- เป็นไฟเบอร์ 8 จะแปลงโครงสร้างพื้นฐานฐาน 12 แบบเดิมไปเป็นออปติกคู่ขนานฐาน 8 อย่างไรก็ตาม สิ่งนี้จะสร้างเส้นใย 4 เส้นต่อลำต้น 12 เส้น โครงสร้างพื้นฐานฐาน 8 ที่สร้างขึ้นโดยเฉพาะ หลีกเลี่ยงการสิ้นเปลืองไฟเบอร์และลดความยุ่งยากในการจัดการขั้วสำหรับแผนงานตัวรับส่งสัญญาณที่ทันสมัย

โดยทั่วไปประเภทขั้วจะถูกบันทึกไว้ในบันทึกการติดตั้งหรือการติดฉลากสายเคเบิล หากไม่มีเอกสารประกอบ ให้ติดตามเส้นทางไฟเบอร์จากพอร์ตส่งไปยังรับโดยใช้ตัวระบุตำแหน่งข้อบกพร่องที่มองเห็นหรือตัวติดตามโทน ขั้วประเภท B (โดยทั่วไปสำหรับเลนส์แบบขนาน) แสดงลำดับไฟเบอร์แบบพลิกที่ปลายด้านหนึ่ง ในขณะที่ประเภท A จะคงเส้นตรง-ผ่านการกำหนดหมายเลข ผู้ทดสอบขั้นสูงสามารถตรวจจับขั้วได้โดยอัตโนมัติผ่านการทดสอบลูปแบ็คที่ปลายทั้งสองข้างพร้อมกัน

ขั้วต่อ MTP จำเป็นต้องทำความสะอาดก่อนการผสมพันธุ์แต่ละครั้งเพื่อป้องกันการสะสมของการปนเปื้อน ใช้เครื่องมือทำความสะอาด MTP เฉพาะทาง (น้ำยาทำความสะอาดแบบตลับหรือปากกา-) แทนที่จะใช้น้ำยาทำความสะอาด LC มาตรฐาน เนื่องจากการออกแบบปลอกโลหะหลาย- ตรวจสอบปลายปลอกโลหะ-ด้วยกล้องจุลทรรศน์แบบไฟเบอร์ก่อนการเชื่อมต่อที่สำคัญ เปลี่ยนฝาปิดกันฝุ่นทันทีหลังจากถอดออก เพื่อป้องกันปลอกโลหะที่หลุดออกจากอนุภาคในอากาศ การทดสอบเป็นระยะ (ทุกปีหรือหลังรอบการผสมพันธุ์ 50+ รอบ) จะช่วยยืนยันว่าการสูญเสียการแทรกยังคงอยู่ภายในข้อกำหนด

ศูนย์ข้อมูลที่ต้องการปรับปรุงความหนาแน่น ความยืดหยุ่น และความพร้อมในอนาคต-จะพบคุณค่าที่สำคัญในกลยุทธ์การแปลง MTP LC การผสมผสานระหว่างการประหยัดพื้นที่ ประสิทธิภาพการติดตั้ง และความยืดหยุ่นของเส้นทางการอัปเกรด จะช่วยแก้ปัญหาความท้าทายด้านโครงสร้างพื้นฐานหลายอย่างพร้อมกัน องค์กรที่ประเมินโครงสร้างพื้นฐานไฟเบอร์ควรประเมินเส้นทางการเติบโตของแบนด์วิดท์ของตน-เครือข่ายที่คาดหวังว่าวงจรชีวิตอุปกรณ์หลาย-รุ่นจะได้รับประโยชน์สูงสุดจากการลงทุนในการแปลง ขณะที่การใช้งานเฉพาะทางที่มีข้อกำหนด 10G ที่เสถียรอาจพบว่าการเชื่อมต่อ LC แบบเดิมเพียงพอสำหรับความต้องการของพวกเขา

ข้อควรพิจารณาที่สำคัญคือการจับคู่สถาปัตยกรรมการแปลงกับแผนการย้ายอุปกรณ์จริง ระบบ Base-8 สอดคล้องกับแผนงานด้านทัศนศาสตร์คู่ขนานสมัยใหม่ตั้งแต่ 40G ถึง 800G ในขณะที่โครงสร้างพื้นฐาน Base-12 ทำหน้าที่หลักในช่วงเปลี่ยนผ่าน การวางแผนที่เหมาะสมในขั้นตอนการปรับใช้เบื้องต้นจะช่วยป้องกันการติดตั้งเพิ่มเติมที่มีค่าใช้จ่ายสูง และช่วยให้มั่นใจว่าโรงงานไฟเบอร์ยังคงเกี่ยวข้องกับเทคโนโลยีหลายรุ่น
