MPO/MTP คืออะไร

ในโลกที่รวดเร็วของการสื่อสารด้วยไฟเบอร์ออปติก- การเชื่อมต่อที่มีความหนาแน่นสูง-ถือเป็นสิ่งสำคัญสำหรับโครงสร้างพื้นฐานข้อมูลสมัยใหม่ ด้วยความต้องการแบนด์วิธที่เพิ่มสูงขึ้นอย่างรวดเร็วซึ่งขับเคลื่อนโดยการประมวลผลแบบคลาวด์ เครือข่าย 5G และปัญญาประดิษฐ์ โซลูชันสายเคเบิลที่มีประสิทธิภาพและปรับขนาดได้จึงถือเป็นสิ่งสำคัญ ตัวเชื่อมต่อ MPO/MTP กลายเป็นตัวขับเคลื่อนหลัก ซึ่งช่วยให้สามารถเชื่อมต่อไฟเบอร์ออปติกหลายตัวในอินเทอร์เฟซขนาดกะทัดรัดเพียงอินเทอร์เฟซเดียว นี่เป็นการปฏิวัติการส่งข้อมูลในพื้นที่-สภาพแวดล้อมที่มีข้อจำกัด เช่น ศูนย์ข้อมูล บทความนี้นำเสนอ-การสำรวจเชิงลึกเกี่ยวกับเทคโนโลยี MPO/MTP ซึ่งครอบคลุมการออกแบบ แอปพลิเคชัน และแนวทางปฏิบัติที่ดีที่สุด โดยอาศัยความเชี่ยวชาญในอุตสาหกรรมมานานหลายทศวรรษ ไม่ว่าคุณจะเป็นวิศวกรเครือข่ายหรือผู้จัดการฝ่ายไอที การทำความเข้าใจ MPO/MTP ถือเป็นสิ่งสำคัญสำหรับการสร้าง-เครือข่ายที่พร้อมใช้ในอนาคต

ลองนึกภาพศูนย์ข้อมูลที่สายเคเบิล MPO/MTP ร้อยผ่านชั้นวางเซิร์ฟเวอร์ ทำให้เกิดการเชื่อมต่อความเร็วสูง-ได้อย่างราบรื่น

ทำความเข้าใจพื้นฐาน: MPO/MTP คืออะไร

MPO/MTP หมายถึงตัวเชื่อมต่อ-การกดด้วยไฟเบอร์หลายตัว-ที่ออกแบบมาสำหรับแอปพลิเคชันไฟเบอร์ออปติกที่มีความหนาแน่นสูง- MPO หรือ Multi-fiber Push-On เป็นตัวเชื่อมต่อมาตรฐานที่พัฒนาขึ้นในปี 1990 เพื่อตอบสนองความต้องการออปติกแบบขนานในโทรคมนาคม ตัวเชื่อมต่อเหล่านี้ประกอบด้วยเส้นใยหลายเส้น-โดยทั่วไปคือ 8, 12, 24 หรือมากถึง 72 เส้น-ในปลอกหุ้มสี่เหลี่ยมเส้นเดียว ช่วยให้สามารถเชื่อมต่อได้อย่างรวดเร็ว-โดยไม่ต้องใช้เครื่องมือใดๆ กลไกการกดเข้าที่ยึดด้วยสลักช่วยให้มั่นใจในการจัดตำแหน่งที่แม่นยำโดยไม่ต้องใช้เกลียวสกรูหรือที่ยึดแบบดาบปลายปืนที่ใช้ในการออกแบบรุ่นเก่า

MTP เป็นเวอร์ชันปรับปรุงของ MPO ซึ่งมีการปรับปรุงที่เป็นเอกสิทธิ์ เช่น ปลอกลอยเพื่อประสิทธิภาพด้านการมองเห็นที่ดีขึ้น และตัวเรือนแบบถอดได้เพื่อการซ่อมแซมภาคสนามที่ง่ายขึ้น แม้ว่าตัวเชื่อมต่อ MTP ทั้งหมดจะตรงตามมาตรฐาน MPO แต่ตัวเชื่อมต่อ MPO บางตัวอาจไม่มีคุณสมบัติขั้นสูงของ MTP โดยพื้นฐานแล้ว MPO/MTP ครอบคลุมสเปกตรัม: MPO เป็นมาตรฐานสากลและ MTP เป็นตัวแปรที่ได้รับการปรับปรุงสำหรับการตั้งค่าประสิทธิภาพสูง-

เหตุใด MPO/MTP จึงมีความสำคัญ ต่างจากตัวเชื่อมต่อไฟเบอร์เดี่ยว- เช่น LC หรือ SC ซึ่งทำให้สายเคเบิลพันกันเมื่อปรับขนาดด้วยความเร็วสูง MPO/MTP จะรวมการเชื่อมต่อเข้าด้วยกัน ลดเวลาในการติดตั้งได้ถึง 75% และปรับปรุงการไหลเวียนของอากาศในชั้นวาง ประสิทธิภาพนี้มีความสำคัญอย่างยิ่งในศูนย์ข้อมูลที่มีพื้นที่และพลังงานจำกัด

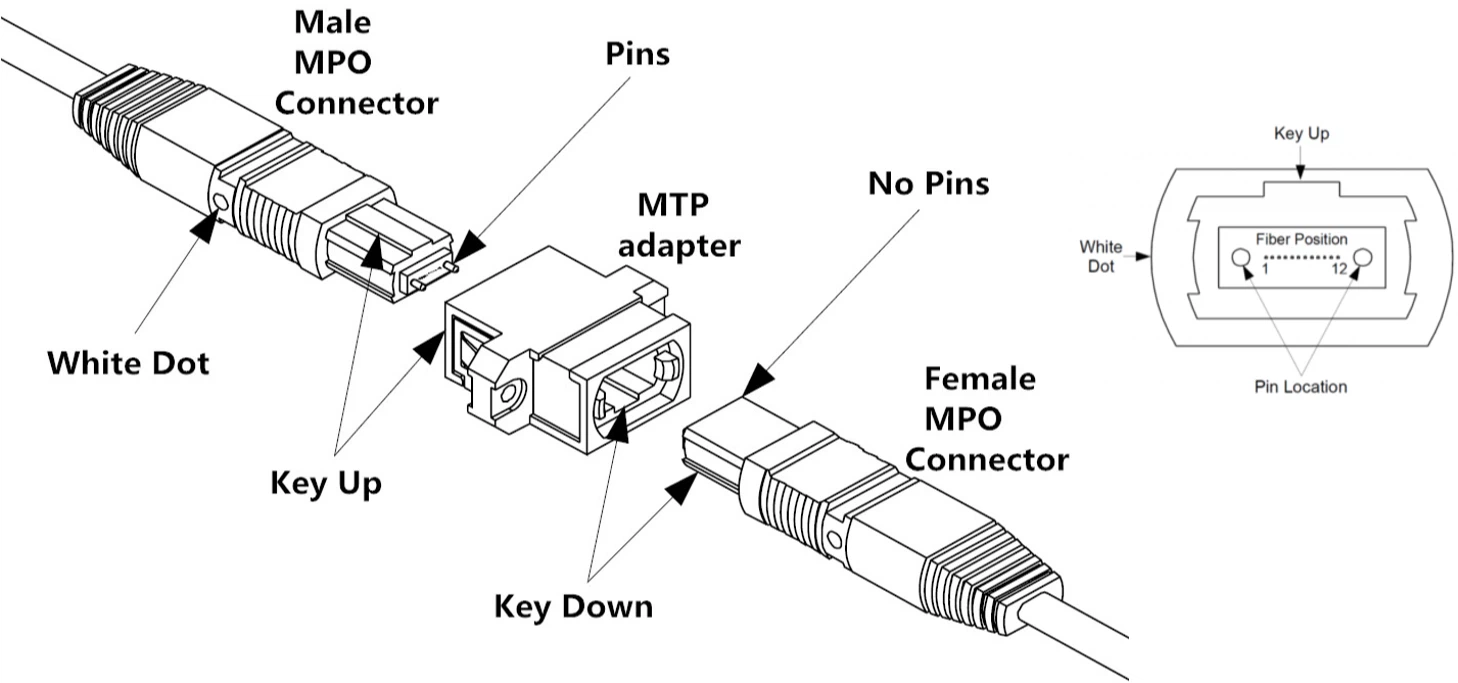

ต่อไปนี้เป็นแผนภาพที่แสดงส่วนประกอบของตัวเชื่อมต่อ MPO/MTP รวมถึงปลอกโลหะ หมุด และการวางแนวของปุ่ม

ปลอกโลหะได้รับการออกแบบอย่างแม่นยำ-เพื่อรักษาพิกัดความเผื่อที่แน่นหนา ทำให้สูญเสียการแทรกต่ำ (โดยทั่วไป<0.35 dB for MTP) and high return loss (>60 เดซิเบล) เส้นใยถูกจัดเรียงเป็นอาร์เรย์เชิงเส้น โดยมีหมุดนำในขั้วต่อตัวผู้เพื่อให้มั่นใจว่าอยู่ในแนวที่ถูกต้อง ขั้วต่อตัวเมียมีรูที่สอดคล้องกัน การวางแนวคีย์-ขึ้น/คีย์-ลงช่วยป้องกันการไม่ตรงกัน ในขณะที่การจัดการขั้วจะจัดแนวสัญญาณส่ง (TX) และรับสัญญาณ (RX)

info-1458-683

กายวิภาคของตัวเชื่อมต่อ MPO/MTP แสดงตัวแปรตัวผู้/ตัวเมีย พิน และการจัดตำแหน่งอะแดปเตอร์

วิวัฒนาการทางประวัติศาสตร์และการกำหนดมาตรฐานของ MPO/MTP

MPO/MTP ก่อตั้งขึ้นในช่วงปลายทศวรรษ 1980 เพื่อรองรับระบบโทรคมนาคมที่มีความจุสูง- ต้นแบบ MPO ตัวแรกที่เปิดตัวในปี 1993 รองรับไฟเบอร์ 12 เส้น จัดการกับข้อจำกัดของตัวเชื่อมต่อดูเพล็กซ์ในออปติกแบบขนาน ในช่วงทศวรรษ 2000 เมื่ออีเทอร์เน็ตความเร็วสูง-เกิดขึ้น การนำ MPO/MTP มาใช้ก็เพิ่มขึ้นในเครือข่ายองค์กร ตัวเชื่อมต่อ MTP ที่ได้รับการปรับปรุง เปิดตัวประมาณปี 2548 นำเสนอฟีเจอร์ต่างๆ เช่น ปลายพินทรงรีเพื่อการผสมพันธุ์ที่ราบรื่นยิ่งขึ้นและทำความสะอาดได้ดีขึ้น

มาตรฐานทำให้มั่นใจในความน่าเชื่อถือ มาตรฐานระดับโลกกำหนดมิติข้อมูล MPO และตัวชี้วัดประสิทธิภาพ รองรับมัลติโหมดและไฟเบอร์โหมดเดี่ยว-สำหรับตัวรับส่งสัญญาณความเร็วสูง- ในปัจจุบัน MPO/MTP เป็นรากฐานของโมดูลขั้นสูง ซึ่งเปิดใช้งานอัตราข้อมูลตั้งแต่ 40G ไปจนถึงการกำหนดค่า 800G ที่เกิดขึ้นใหม่ในเครือข่ายที่ขับเคลื่อนด้วย AI-

ข้อมูลจำเพาะทางเทคนิค: ภายในการออกแบบ MPO/MTP

ตัวเชื่อมต่อ MPO/MTP สร้างขึ้นเพื่อความทนทาน โดยมีข้อมูลจำเพาะที่ปรับแต่งให้เหมาะกับจำนวนไฟเบอร์ โหมด และเกรดประสิทธิภาพ การกำหนดค่าทั่วไปประกอบด้วยไฟเบอร์ 12- สำหรับ 40G/100G และ 24 ไฟเบอร์สำหรับแอปพลิเคชัน 200G/400G ระยะพิทช์ของปลอกโลหะอยู่ที่ 0.125 มม. สำหรับมัลติโหมด และ 0.250 มม. สำหรับโหมดเดี่ยว โดยมีฐานเครื่องที่กะทัดรัด

ตารางต่อไปนี้สรุปข้อกำหนด MPO/MTP ที่สำคัญ:

พารามิเตอร์	มาตรฐาน อพท	ปรับปรุง MTP	ค่านิยม/หมายเหตุทั่วไป
จำนวนไฟเบอร์	8, 12, 24, 72	เหมือนกัน บวก 16 สำหรับการใช้งานเฉพาะกลุ่ม	12 ไฟเบอร์ทั่วไปสำหรับ 100G
การสูญเสียการแทรก (IL)	<0.75 dB (elite: <0.35 dB)	<0.35 dB standard	วัดตามมาตรฐานอุตสาหกรรม
การสูญเสียผลตอบแทน (RL)	>55 เดซิเบล (มัลติโหมด)	>65 dB (ขัดเงา APC)	รับประกันข้อผิดพลาดของสัญญาณต่ำ
รอบการผสมพันธุ์	200-500	>500	ปลอกโลหะของ MTP ช่วยเพิ่มความทนทาน
อุณหภูมิในการทำงาน	-10 องศาถึง +60 องศา	-40 องศาถึง +85 องศา	เหมาะสำหรับสภาวะที่รุนแรง
วัสดุปลอกโลหะ	เซอร์โคเนีย	เช่นเดียวกันกับรองเท้าบูทป้องกัน	โปแลนด์: PC/UPC/APC

ตารางนี้เน้นย้ำถึงความได้เปรียบของ MTP เหนือ MPO ในด้านประสิทธิภาพ แคลมป์หมุดโลหะของ MTP เทียบกับแคลมป์พลาสติกของ MPO ช่วยเพิ่มอายุการใช้งาน

สาย MPO/MTP ประกอบด้วยสายแพสำหรับสายไฟหลักและสายรัดแยกเพื่อเปลี่ยนไปใช้ขั้วต่อไฟเบอร์เดี่ยว- ปลอกหุ้มสายเคเบิลทนไฟ-รับประกันการปฏิบัติตามข้อกำหนดด้านความปลอดภัยในศูนย์ข้อมูล

MPO กับ MTP: ความแตกต่าง ข้อดี และข้อเสีย

แม้ว่า MPO และ MTP จะคล้ายกัน แต่ความแตกต่างก็มีอิทธิพลต่อการตัดสินใจปรับใช้ MPO มีความคุ้มค่า-และเข้ากันได้อย่างกว้างขวาง ในขณะที่ MTP นำเสนอคุณลักษณะระดับพรีเมียมสำหรับแอปพลิเคชันที่สำคัญ

นี่คือการเปรียบเทียบ:

ด้าน	ตัวเชื่อมต่อ MPO	ตัวเชื่อมต่อ MTP	ผลกระทบ
การออกแบบพิน	หมุดพลาสติกปลายแหลม-	หมุดโลหะรูปไข่	MTP ลดการสึกหรอลง 50%
ที่อยู่อาศัย	แก้ไขแล้ว-ไม่สามารถถอดออกได้	ถอดออกได้เพื่อ-ยุติใหม่	MTP ช่วยให้การซ่อมแซมง่ายขึ้น
การสูญเสียการแทรก	0.5-0.75 เดซิเบล	0.2-0.35 เดซิเบล	MTP ดีกว่าสำหรับลิงก์ขนาดยาว
ค่าใช้จ่าย	ต่ำกว่า	สูงกว่า	อพท. เหมาะกับโครงการงบประมาณ
ข้อดี	ความเข้ากันได้ในวงกว้าง ราคาไม่แพง	การจัดตำแหน่งที่ดีขึ้น ความหนาแน่นสูง	MTP สำหรับ 400G+
ข้อเสีย	ความแปรปรวนของ IL สูงขึ้น ความคงทนน้อยลง	ต้นทุนที่สูงขึ้น	MPO ต้องการการทำความสะอาดบ่อยครั้ง

จุดแข็งของ MPO/MTP ได้แก่ ความสามารถในการปรับขนาดและความง่ายในการติดตั้ง แต่ข้อผิดพลาดด้านขั้วและความท้าทายในการติดฉลากความหนาแน่นสูง- จำเป็นต้องมีการจัดการอย่างระมัดระวัง การสูญเสียการแทรกและความทนทานที่ต่ำของ MTP ทำให้เหมาะสำหรับสภาพแวดล้อมที่มีเดิมพันสูง-

การจัดการกระแสไฟฟ้าในระบบ MPO/MTP

ขั้วช่วยให้มั่นใจว่าการจัดตำแหน่ง TX- ถึง - RX ในระบบ MPO/MTP ถูกต้อง ความไม่ตรงกันอาจทำให้ลิงก์ล้มเหลวได้ มาตรฐานอุตสาหกรรมกำหนดวิธีการใช้ขั้วสามวิธี: ประเภท A (ตรง-ผ่าน), ประเภท B (กากบาท) และประเภท C (คู่-พลิก)

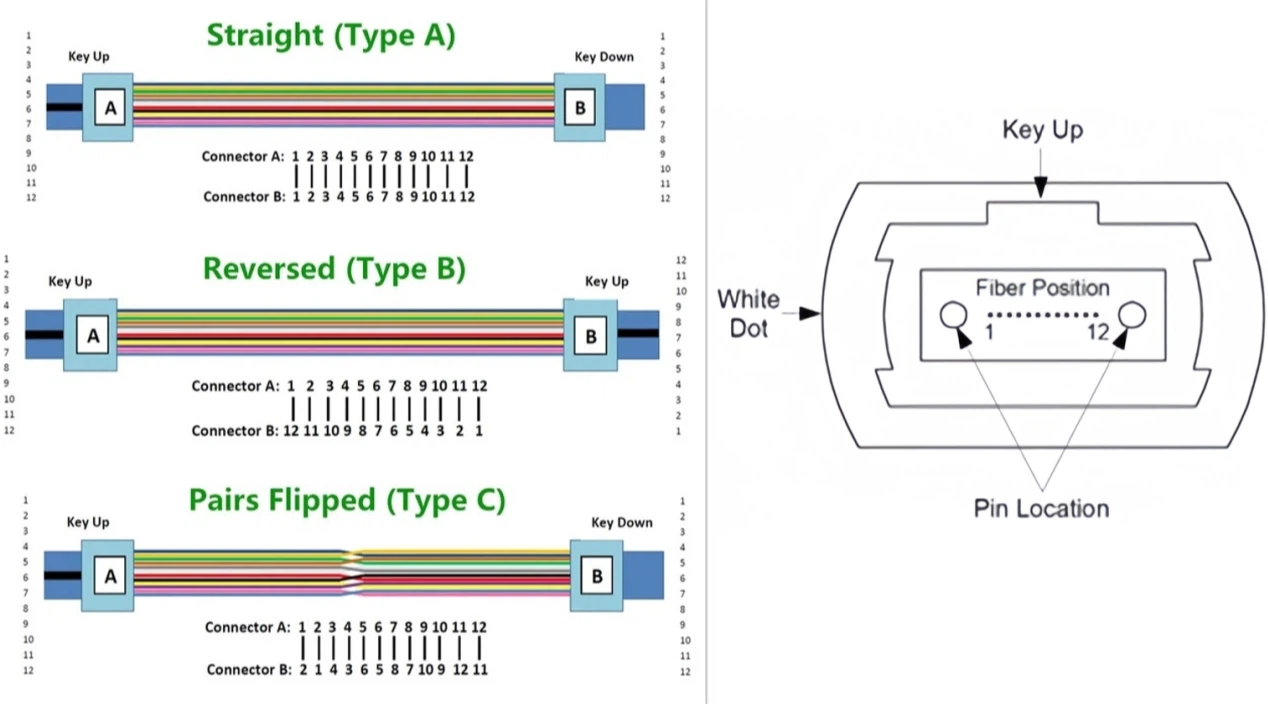

Type A จะแมปไฟเบอร์โดยตรง (1 ถึง 1), Type B จะกลับด้าน (1 ถึง 12) และ Type C จะพลิกคู่ (1-2 กับ 3-4) แผนภาพต่อไปนี้แสดงการกำหนดค่าเหล่านี้

ใช้-ป้ายกำกับรหัสสีและเครื่องมือทดสอบ เช่น เครื่องสะท้อนแสงโดเมนเวลาออปติคัล- เพื่อตรวจสอบขั้ว สำหรับการเชื่อมต่อความเร็วสูง- ให้รวมลำตัว Type B เข้ากับสายแพตช์คอด Type A

info-1268-704

ภาพประกอบของขั้ว MPO/MTP ประเภท A, B และ C ซึ่งแสดงการจับคู่ไฟเบอร์สำหรับการกำหนดค่าแบบ{0}}ผ่าน ข้าม และจับคู่-แบบพลิกกลับ

การประยุกต์ใช้ MPO/MTP ในเครือข่ายสมัยใหม่

MPO/MTP ทำงานได้ดีในสภาพแวดล้อมที่มีแบนด์วิธสูง- ในศูนย์ข้อมูล รองรับสถาปัตยกรรมสไปน์-ซึ่งเชื่อมต่อสวิตช์กับตัวรับส่งสัญญาณ MPO/MTP แบบไฟเบอร์ 24- สามารถรองรับ 200G แบบสองทิศทาง ซึ่งช่วยลดปริมาณสายเคเบิลลง 80% เมื่อเทียบกับการตั้งค่าแบบไฟเบอร์เดี่ยว

ในด้านโทรคมนาคม MPO/MTP จะรวมการรับส่งข้อมูลสำหรับเครือข่าย 5G ในการประมวลผลประสิทธิภาพสูง- ช่วยให้สามารถเชื่อมต่อระหว่างกันได้อย่างรวดเร็วสำหรับซูเปอร์คอมพิวเตอร์ เครือข่ายองค์กรใช้เทปคาสเซ็ต MPO/MTP สำหรับสายเคเบิลที่ปรับขนาดได้ โดยรองรับการอัพเกรดจาก 10G เป็น 400G

แสดงภาพชุดควบคุม MPO/MTP ที่จ่ายไฟให้กับแร็คเซิร์ฟเวอร์

แอปพลิเคชัน	บทบาท MPO/MTP	ประโยชน์	ตัวอย่างการใช้งาน
ศูนย์ข้อมูล	สายเคเบิลลำตัวและฝ่าวงล้อม	ประหยัดพื้นที่ ปรับขนาดได้	การอัปลิงก์ความเร็วสูง-
โทรคมนาคม	การรวมตัวของการเข้าชม	เวลาแฝงต่ำสำหรับ 5G	เครือข่ายส่วนหน้า
HPC/เอไอ	ลิงค์ออปติกแบบขนาน	ปริมาณงานสูง	คลัสเตอร์การประมวลผล AI
เครือข่ายวิทยาเขต	สายเคเบิลที่มีโครงสร้าง	อัพเกรดง่าย	การเปลี่ยนจาก 40G เป็น 400G

แนวทางปฏิบัติที่ดีที่สุดในการติดตั้งและบำรุงรักษา

MPO/MTP installation demands precision. Work in a clean environment, using wipes and inspection scopes to check end-faces. Route cables with a bend radius >30 มม. ยึดด้วยสายรัด

ขั้นตอน:

การวางแผน: แมปขั้วและเลือกสายเคเบิล MPO/MTP ที่เหมาะสม

การสิ้นสุด: จัดตำแหน่งปุ่มแล้วดันจนกระทั่งล็อค

การทดสอบ: ตรวจสอบการแทรกและการส่งคืนการสูญเสียด้วยผู้ทดสอบเฉพาะทาง

การติดฉลาก: ทำเครื่องหมายขั้วต่อด้วยหมายเลขพอร์ต

การบำรุงรักษารวมถึงการทำความสะอาดเป็นประจำด้วยผ้าเช็ดทำความสะอาดแห้งและแอลกอฮอล์ โดยใช้ฝาครอบป้องกัน สำหรับ MTP การขัดเงาภาคสนามจะช่วยยืดอายุของตัวเชื่อมต่อ

ปัญหาและแนวทางแก้ไขทั่วไปของอุตสาหกรรม

ปัญหาที่ 1: ขั้วไม่ตรงกัน

ข้อผิดพลาดด้านขั้วซึ่งส่งผลต่อการติดตั้ง MPO/MTP 20-30% ทำให้ลิงก์ล้มเหลวในระบบความเร็วสูง

วิธีแก้ปัญหา (100 คำ):จำลองการเชื่อมโยงด้วยเครื่องมือการจัดการขั้วไฟฟ้าก่อนการติดตั้ง เพื่อให้มั่นใจว่าลำต้น Type A จับคู่กับสายแพตช์ Type B ใช้บูทรหัสสี-และผู้ทดสอบอัตโนมัติเพื่อตรวจสอบเส้นใยทั้งหมด หลังการติดตั้ง- ใช้รีเฟลกโตมิเตอร์สำหรับ-ถึง-สิ้นสุดการทำแผนที่ ฝึกอบรมทีมงานเกี่ยวกับมาตรฐานขั้วไฟฟ้าและการตรวจสอบทุกไตรมาส เทปที่มีป้ายกำกับช่วยให้มองเห็นได้ชัดเจน ลดข้อผิดพลาดได้ถึง 90% และลดเวลาหยุดทำงานให้เหลือน้อยกว่า 15 นาที

ปัญหาที่ 2: การสูญเสียการแทรกสูงจากการปนเปื้อน

ฝุ่นหรือเศษซากบนปลอกโลหะ MPO/MTP จะเพิ่มการสูญเสียการแทรก ซึ่งทำให้ประสิทธิภาพความเร็วสูง-ลดลง

วิธีแก้ปัญหา (98 คำ):บังคับใช้โปรโตคอลการทำความสะอาดที่เข้มงวด: ใช้-เครื่องมือทำความสะอาดแบบคลิกเดียวก่อนผสมพันธุ์และจัดเก็บตัวเชื่อมต่อที่มีฝาปิด ทำความสะอาดด้วยผ้าเช็ดทำความสะอาดแห้งและแอลกอฮอล์ ตรวจสอบด้วยกล้องจุลทรรศน์ ติดตั้งขั้วต่อใหม่หากสูญเสียเกิน 0.5 dB และทดสอบอีกครั้ง ใช้ตัวเชื่อมต่อ MPO/MTP เกรดชั้นยอด-สำหรับปัญหาที่เกิดขึ้นอย่างต่อเนื่อง กำหนดเวลาการทำความสะอาดสอง-ต่อปีและควบคุมสภาพแวดล้อมของชั้นวาง ทำให้การสูญเสียการแทรกต่ำกว่า 0.2 dB ช่วยเพิ่มความน่าเชื่อถือของลิงก์

ปัญหาที่ 3: การละเมิดรัศมีโค้งงอของสายเคเบิล

การโค้งงออย่างแน่นหนาในสายเคเบิล MPO/MTP ทำให้เกิดการสูญเสียสัญญาณ ส่งผลกระทบต่อประสิทธิภาพการทำงาน

วิธีแก้ปัญหา (99 คำ): Plan routes with >50 mm bend radii, using organizers and flexible cables. Verify radii during installation and monitor for vibrations. Test for losses >0.3 dB และเปลี่ยนเส้นทางหากจำเป็น ฝึกอบรมผู้ติดตั้งเกี่ยวกับมาตรฐานสายเคเบิล ป้องกันปัญหาที่เกี่ยวข้องกับการโค้งงอ-ถึง 70% และรับประกันอายุการใช้งานสายเคเบิล 20+ ปี

บทสรุป

ตัวเชื่อมต่อ MPO/MTP ผสมผสานนวัตกรรมและความน่าเชื่อถือ โดยรองรับเครือข่ายความเร็วสูง-ตั้งแต่ 40G ถึง 800G การออกแบบไฟเบอร์แบบหลาย-ช่วยลดความยุ่งเหยิงและขยายขีดความสามารถได้ ทำให้จำเป็นสำหรับโครงสร้างพื้นฐานสมัยใหม่ ด้วยการเรียนรู้ขั้ว การทำความสะอาด และการติดตั้ง เครือข่ายจึงสามารถบรรลุประสิทธิภาพที่ไม่มีใครเทียบได้
