กลางแจ้งสายไฟเบอร์ออปติก: ประเภท การให้คะแนน และการใช้งาน
ไตรมาสที่ 3 ที่ผ่านมา ผู้อำนวยการฝ่ายจัดซื้อจากผู้ให้บริการโทรคมนาคมในเอเชียตะวันออกเฉียงใต้ส่งรายงานความล้มเหลวมาให้ฉัน มีการใช้เส้นใยอากาศชายฝั่งในปี 2021 และแจ็คเก็ตแตกเป็นวงกว้างภายในเวลาไม่ถึงสามปี ซัพพลายเออร์ยืนยันว่ามีการละเมิดรัศมีโค้งระหว่างการติดตั้ง ผู้ปฏิบัติงานชี้ไปที่สูตรสารเพิ่มความคงตัวด้วยรังสียูวี การทดสอบ-โดยบุคคลที่สาม IEC 60794 พบว่ามีปริมาณคาร์บอนแบล็คต่ำกว่าข้อกำหนด
สิ่งนี้เกิดขึ้นมากกว่าใครก็ตามที่ยอมรับต่อสาธารณะ
การเลือกสายเคเบิลไฟเบอร์กลางแจ้งครอบคลุมสี่มิติที่เป็นอิสระ: การออกแบบโครงสร้าง การปรับให้เข้ากับสภาพแวดล้อม ระดับการทนไฟ ข้อกำหนดของไฟเบอร์ หากทำผิดและสินทรัพย์ 25- ปีจะกลายเป็นเรื่องน่าปวดหัวเป็นเวลา 5- ปี เรารักษาเมทริกซ์คุณสมบัติไว้ภายในซึ่งครอบคลุมการกำหนดค่าทั่วทั้งโซนสภาพอากาศ วิธีการติดตั้ง จำนวนเส้นใย ต่อไปนี้คือส่วนที่เราสามารถแบ่งปันได้ การใช้ประโยชน์ในการเจรจากับผู้ขาย การเปรียบเทียบอัตราความล้มเหลว การเปรียบเทียบราคาระดับภูมิภาค ซึ่งจำเป็นต้องมีการสนทนาเฉพาะโครงการ
โครงสร้างต้นทุนที่แท้จริง: RFQs ใดที่พลาดไป
ผู้ซื้อส่วนใหญ่เปรียบเทียบราคาสายเคเบิลต่อเมตร โดยทั่วไปต้นทุนวัสดุจะต่ำกว่า 20% ของค่าใช้จ่ายตลอดอายุการใช้งาน
โมเดลภายในปี 2024 ของเราดึงมาจาก 17 โครงการทั่วอเมริกาเหนือ เอเชียตะวันออกเฉียงใต้ และอเมริกาใต้:
แบบจำลองข้อมูล: แกนหลัก 50 กม. / 96-โหมดคอร์เดี่ยว
| หมวดหมู่ต้นทุน | ทางอากาศ (เสาที่มีอยู่) | การฝังศพโดยตรง | ท่อ (ใหม่) |
|---|---|---|---|
| วัสดุสายเคเบิล | $138,000 | $215,000 | $156,000 |
| สัญญาเช่าโยธา/เสา | 485,000 เหรียญสหรัฐ (20 ปี) | $1,890,000 | $2,340,000 |
| ค่าแรงติดตั้ง | $267,000 | $412,000 | $178,000 |
| ROW + การปฏิบัติตาม | $85,000 | $340,000 | $420,000 |
| สำรอง O&M 20 ปี | $380,000 | $95,000 | $45,000 |
ช่องว่าง O&M สำหรับเสาอากาศนั้นเหรอ? ความเสียหายจากพายุ ยานพาหนะชน พืชพรรณ การโจรกรรม สถานที่ปฏิบัติงานในฟิลิปปินส์ของเรามีค่าเฉลี่ย 18,000 เหรียญสหรัฐฯ/กิโลเมตรต่อปี ในช่วงพักเส้นใยไต้ฝุ่น- การฝังศพโดยตรงจะไม่สร้างความเสียหายใดๆ เมื่อเสร็จสิ้นแล้ว-เว้นแต่จะมีใครขุดเจาะเข้าไป
สิ่งที่ตารางไม่บันทึก: ลำดับเวลาการได้มาของ ROW ใบอนุญาตใต้ดินในบางเทศบาลลาก 18 เดือน ตารางงานที่แน่นหนาบางครั้งทำให้ทางอากาศเป็นทางเลือกเดียวที่แท้จริง นอกเหนือจากเศรษฐศาสตร์แล้ว

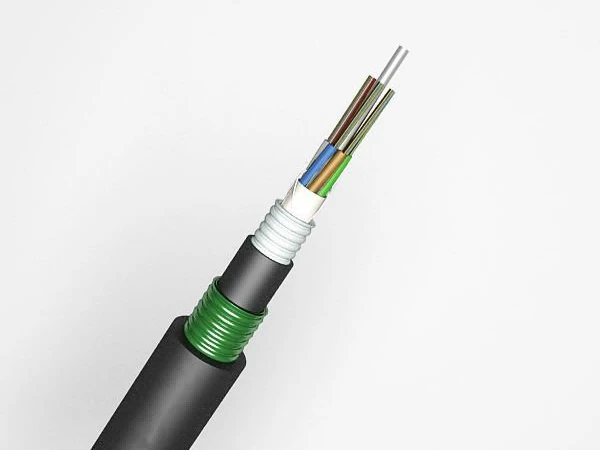

ท่อหลวม, ท่อกลาง, สายไมโคร
การออกแบบโครงสร้างควบคุมการตอบสนองต่อการเปลี่ยนแปลงของอุณหภูมิและความเค้นเชิงกล
ท่อหลวมช่วยให้เส้นใยลอยอยู่ในน้ำ-ท่อที่อุดตัน ปั่นจักรยานความร้อน? ไฟเบอร์และแจ็คเก็ตเคลื่อนไหวอย่างอิสระ Corning ALTOS, CommScope OSP lines-ต่างก็ใช้สิ่งนี้ ใช้งานได้ทั้งงานทางอากาศ งานฝังศพ งานท่อ
หลอดกลางรวบรวมทุกสิ่งไว้ในองค์ประกอบหลักเดียว ใช้วัสดุน้อยลง มีความเข้มข้นของความเครียดมากขึ้น Belden มีตัวเลือกไฟเบอร์ 2-24 แบบที่นี่ การดำเนินการกระจายที่คำนึงถึงต้นทุน
สายไมโครมีเส้นผ่านศูนย์กลางหดตัว 40-50% เมื่อเทียบกับท่อหลวมทั่วไป ออกแบบมาสำหรับการเป่าแบบไมโครดักส์ Corning MiniXtend HD มีเส้นใยถึง 288 เส้น การขยายตัวของเมืองด้วยท่อที่มีอยู่อย่างคับแคบอาจทำให้ข้ามงานโยธาท่อร้อยสายใหม่ได้ การป้องกันทางกลประสบผลสำเร็จ-ไม่ใช่สำหรับสภาพแวดล้อมที่มีความเครียดสูง
การกำหนดค่าเฉพาะขึ้นอยู่กับจำนวนไฟเบอร์ วิธีการติดตั้ง ความสามารถของลูกเรือ เราทำงานผ่านรายละเอียดเหล่านั้นในโครงการจริง
เมื่อโครงสร้างเป็นไปตามกำหนดการ: การต่อประกบ ทีมงานภาคสนามของเราปิดริบบิ้นไฟเบอร์ 144 เส้นเสร็จภายใน 1.5-2 ชั่วโมง จำนวนเท่ากันในท่อหลวมมาตรฐานหรือไม่ กว่า 10 ชม. แรงงานดำเนินการ 60-80% ของค่าใช้จ่ายในการใช้งาน ทำคณิตศาสตร์
เจล-แบบเติมเทียบกับแบบแห้ง
หนึ่งในคำถามที่พบบ่อยที่สุดที่ฉันได้รับ
เจล-เต็มแล้ว
เจลที่เติม-จะบรรจุสารประกอบปิโตรเลียมไว้ในทุกช่องว่าง น้ำไม่มีที่จะไป การข้ามเรือดำน้ำ เขตน้ำท่วม การจมน้ำอย่างต่อเนื่อง-เจลคือคำตอบ
ที่จุดต่อรอย ท่อทุกท่อจำเป็นต้องทำความสะอาดตัวทำละลายเพิ่มเติม. 90+ วินาทีต่อท่อ. 144-การปิดเส้นใยจะใช้เวลานานกว่า 100 นาที รวมถึงการปฏิบัติตามข้อกำหนดด้านลอจิสติกส์และการกำจัดตัวทำละลายในบางภูมิภาค
น้ำแห้ง-การปิดกั้น
การปิดกั้นน้ำแห้ง-ใช้โพลีเมอร์ดูดซับได้ดีเยี่ยมซึ่งจะพองตัวเมื่อสัมผัส ข้อมูลสเตอริไลต์แสดงให้เห็นว่าน้ำหนักลดลงประมาณ 6% เมื่อเทียบกับเจล ทำให้ดึงได้นานขึ้น ไม่มีขั้นตอนการทำความสะอาด-ลอกและต่อ
Dry มีโหมดความล้มเหลวเจลไม่มี: การโยกย้ายตามยาว เจลมีน้ำอยู่ในบริเวณนั้นแม้จะมีปลอกเปลือกขาดก็ตาม SAP แบบแห้งจะดูดซับน้ำ จากนั้นความชื้นจะเคลื่อนที่ไปตามทิศทางของเส้นใย ความเสียหายจากคะแนนจะกลายเป็นความเสียหายแบบขยาย
การแช่แข็ง-การละลายเป็นอีกปัญหาหนึ่ง โครงการในแคนาดาแสดงให้เห็นว่า SAP จะเปราะหลังจากฤดูหนาวที่ 40 องศา และสูญเสียฟังก์ชันการบล็อกไปโดยสิ้นเชิง สภาพอากาศที่เย็นจัดทำให้เจลมีความน่าเชื่อถือในระยะยาว
เกณฑ์การคัดเลือกของเรา: เจลสำหรับการจุ่มใต้น้ำอย่างต่อเนื่อง บริเวณชั้นเปอร์มาฟรอสต์ จุดเชื่อมต่อที่ต้องกลับเข้าไปใหม่- ทุกอย่างอื่นเป็นค่าเริ่มต้นที่แห้ง การวิ่งในแนวตั้งต้องเป็นแบบแห้ง-เจลจะเคลื่อนตัวลงด้านล่าง
วัสดุแจ็คเก็ต: จริงๆ แล้ว "PE" หมายถึงอะไร
เครื่องหมายสายบอกว่า "แจ็คเก็ต PE" พวกเขาไม่ได้บอกว่าชนิดไหน
เอชดีพีอี ให้ความต้านทานการกระแทกและความเสถียรต่อรังสี UV สูงสุด การฝังศพโดยตรง เรือดำน้ำ-ระบุ HDPE ความแข็งแกร่งจะสูงขึ้น ซึ่งทำให้ขีดจำกัดรัศมีการโค้งงอแคบลง และทำให้การกำหนดเส้นทางซับซ้อนขึ้น
เอ็มดีพีอี สร้างความสมดุลระหว่างการปกป้องและความยืดหยุ่น สายอากาศและท่อส่วนใหญ่ใช้งานเนื่องจากผู้ติดตั้งสามารถใช้งานได้ง่ายขึ้น
การติดตามการย่อยสลาย
เราติดตามการเสื่อมสภาพของแจ็คเก็ตทั่วเขตภูมิอากาศ สภาพแวดล้อมในทะเลทรายเข้ามาแทนที่ประมาณ 15 ปี ภูมิภาคเขตอบอุ่นถึง 25+. ปัจจัยที่แปรปรวนในแบบจำลองวงจรชีวิต
เสื้อแจ็คเก็ต PE สำหรับกิจกรรมกลางแจ้งทุกตัวต้องใช้คาร์บอนแบล็คเพื่อป้องกันรังสียูวี ข้ามสารเติมแต่งนั้นและคุณจะแคร็กภายใน 2-3 ปี ผู้ผลิตที่ถูกกฎหมายรู้เรื่องนี้ ซัพพลายเออร์รองและสินค้าทดแทนที่ "เทียบเท่า" บางครั้งก็ไม่มี ความล้มเหลวในเอเชียตะวันออกเฉียงใต้ที่ฉันพูดถึงคืออะไร? ปริมาณคาร์บอนแบล็ค
การเลือกไฟเบอร์: G.652, G.655, G.657
ITU-T กำหนดหมวดหมู่ ฝ่ายจัดซื้อจำเป็นต้องทราบว่าความแตกต่างใดมีความสำคัญในไซต์งาน
- G.652.D
- ครอบคลุมมากกว่า 60% ของการติดตั้งทั่วโลก การกระจายตัวเป็นศูนย์-ที่ 1310 นาโนเมตร การลดทอนต่ำกว่า 0.35 dB/กม. ที่ 1550 นาโนเมตร ไม่มีข้อกำหนดพิเศษ? นี่เป็นค่าเริ่มต้น
- G.655
- เลื่อน-การกระจายเป็นศูนย์ออกจาก 1550 นาโนเมตร โดยระงับ-คลื่นที่ผสมกันใน DWDM เกี่ยวข้องเมื่อช่วงแสงเกิน 80 กม.
- G.657
- การโค้งงอ-ไม่ละเอียดอ่อน A1 ให้รัศมี 10 มม. A2 ให้ 7.5 มม. B3 ให้ 5 มม.
นี่คือสิ่งที่คนส่วนใหญ่พลาด: A1 กับ A2 สร้างความแตกต่างเกือบเป็นศูนย์ในการติดตั้งภาคสนาม ผู้ติดตั้งจะไม่โค้งงอจนสุดขั้วระหว่างการทำงานจริง A2 มีราคาเพิ่มขึ้น 8-12%
เราทำการทดสอบแบบ blind test ในปี 2022 เว็บไซต์เดียวกันคือสายเคเบิลดรอป A1 และ A2 ถามทีมงานหลังจากนั้นว่าพวกเขาสังเกตเห็นสิ่งใดหรือไม่ พวกเขาไม่สามารถบอกได้
รัศมี 5 มม. ของ B3 มีไว้สำหรับสายแพตช์ศูนย์ข้อมูลและตัวเครื่องที่มีขนาดกะทัดรัดเป็นพิเศษ- ไม่ใช่อาณาเขตเคเบิลกลางแจ้ง เมื่อผสมกับ G.652.D รุ่นเก่า B3 ในโหมดพกพา เส้นผ่านศูนย์กลางของฟิลด์ไม่ตรงกัน ความเสี่ยง-การสูญเสียรอยต่อจะเพิ่มขึ้น เราระบุ A1 สำหรับกลางแจ้ง A2 พรีเมียมไม่คุ้มค่า
อัตราการยิง: OFNP, OFNR, LSZH
NEC ในอเมริกาเหนือและ CPR ของยุโรปวัดผลสิ่งต่างๆ กัน ไม่สามารถใช้แทนกันได้
โอเอฟเอ็นพี
ผ่านการทดสอบการแพร่กระจายของเปลวไฟและความหนาแน่นของควัน NFPA 262 จำเป็นสำหรับพื้นที่ยกสูงในศูนย์ข้อมูลอเมริกาเหนือ ในห้อง HVAC จุดไม่ใช่การทนไฟ-แต่เป็นการกันไฟออกจากระบบระบายอากาศ
โอเอฟเอ็นอาร์
ผ่านการทดสอบเปลวไฟแนวตั้ง UL 1666 เพลาอาคารวิ่งระหว่างชั้น OFNP ทดแทน OFNR Reverse สร้างการละเมิดรหัส
LSZH
จัดการกับก๊าซพิษระหว่างการเผาไหม้ อาณัติ CPR ของยุโรป รถไฟใต้ดิน อุโมงค์ สนามบิน โรงพยาบาล-ทุกที่ที่มีการระบายอากาศที่จำกัดจำเป็นต้องมี LSZH ทั่วโลก
ฉันยังคงเห็นข้อผิดพลาดเดิม: LSZH ระบุไว้สำหรับ plenums ในอเมริกาเหนือ, OFNP ระบุสำหรับศูนย์ข้อมูลของยุโรป สิ่งเหล่านี้วัดคุณสมบัติที่แตกต่างกัน LSZH คือความเป็นพิษจากควัน OFNP คือการแพร่กระจายของเปลวไฟ เคเบิลอาจพบสิ่งเดียว ทั้งสองอย่าง หรือทั้งสองอย่าง
DC ในยุโรปมักต้องการ Cca โรงพยาบาลและทางออกต้องใช้ B2ca
รัศมีการโค้งงอ: ในกรณีที่การรับประกันสิ้นสุดลง
การฝึกอบรมของผู้ผลิตเน้นย้ำสิ่งนี้: การละเมิดรัศมีโค้งนำไปสู่การปฏิเสธการเรียกร้องการรับประกัน
มาตรฐานกำหนดให้ต้องใช้สายเคเบิล OD 15-20x ระหว่างการติดตั้งภายใต้แรงดึง และผ่อนคลายเป็น 10-15x ในสถานะคงที่ ตัวเลขที่แน่นอนจะแตกต่างกันไปตามการก่อสร้าง-ตรวจสอบเอกสารข้อมูลจำเพาะ
เห็นหลายครั้งเกินไป: ผู้ติดตั้งโค้งงอต่ำกว่าค่าต่ำสุดเพื่อให้กำหนดเส้นทางได้ง่ายขึ้น ผ่านการทดสอบการยอมรับ สัญญาณเสื่อมโทรมจะปรากฏขึ้นในอีก 6-12 เดือนต่อมา เมื่อการแก้ไขปัญหาพบปัญหารัศมีโค้งงอ การรับประกันจะถือเป็นโมฆะ ข้อผิดพลาดในการติดตั้ง
เคสที่บันทึกไว้จาก DC ของยุโรป: OM4 โค้งงอเป็น 25 มม. เทียบกับขั้นต่ำ 35 มม. ทดสอบเบื้องต้นเรียบร้อย แปดเดือนต่อมา ลิงก์ 100Gbps ก็เสื่อมคุณภาพลง $2,000 ต่อการซ่อมแซมลิงค์บวกการหยุดทำงาน
การวิ่งเกิน 100 ฟุตควรใช้รูปที่ 8 ไม่ใช่ขดลวดธรรมดา ป้องกันหน่วยความจำบิดงอที่ทำให้สายเคเบิลงอและสร้างจุดรับแรงกดหลังการติดตั้ง
จุดตรวจจัดซื้อจัดจ้าง
จาก SOP ภายในของเรา ส่วนที่แชร์ได้:
ความหนาแน่นของแจ็คเก็ต:ปฏิเสธ "PE" ทั่วไป ต้องใช้ HDPE หรือ MDPE อย่างชัดเจน
ข้อมูลการทดสอบ:การวัดหลัง-สายเคเบิล ไม่ใช่ข้อมูลไฟเบอร์ก่อน-สายเคเบิล การเดินสายส่งผลต่อการลดทอน
ความคงตัวของรังสียูวี:ยืนยันคาร์บอนแบล็คสำหรับการสัมผัสกลางแจ้ง
การปิดกั้นน้ำ:ระบุเจลหรือแห้ง. อย่าปล่อยให้ซัพพลายเออร์
รัศมีโค้งงอ:รับค่าความตึงเครียดและค่าคงที่ ผู้ผลิตบางรายเผยแพร่เฉพาะแบบคงที่เท่านั้น
ระดับไฟ:การกำหนดที่แท้จริง-OFNP, OFNR, Cca-ไม่ใช่ "สารหน่วงไฟ"
เอกสาร SPC:ความสอดคล้องของแบทช์เหนือประสิทธิภาพ-ตัวอย่างเดียว
พื้นฐานคุณสมบัติ การเจรจากับผู้ขาย การวิเคราะห์ความล้มเหลว การจัดหาทางเลือก-การสนทนาที่แตกต่างกัน
ขั้นตอนต่อไป
ทุกโครงการมีการกำหนดค่าที่เหมาะสมที่สุดที่แตกต่างกัน วิธีการติดตั้ง สภาพอากาศ จำนวนเส้นใย ความสามารถของลูกเรือ หน่วยงานท้องถิ่น ตัวแปรจะรวมกันเพื่อกำหนดการเลือกจริง
