A ข้อต่อไฟเบอร์ออปติกเป็นส่วนประกอบทางแสงแบบพาสซีฟที่แยก รวม กรอง หรือกระจายแสงระหว่างเส้นใยนำแสง ในเครือข่าย-โลกแห่งความเป็นจริง ตัวเชื่อมต่อจะยอมให้สัญญาณหนึ่งเข้าถึงผู้ใช้จำนวนมาก ยอมให้สัญญาณหลายตัวแบ่งปันเส้นทางไฟเบอร์เส้นเดียว หรือสุ่มตัวอย่างแสงจำนวนเล็กน้อยเพื่อการตรวจสอบ พวกมันทำหน้าที่เงียบภายในโหนดการเข้าถึง FTTH, ศูนย์ข้อมูล, การตั้งค่าการทดสอบ, ไฟเบอร์เลเซอร์ และระบบเซ็นเซอร์
ก่อนที่จะไปไกลกว่านั้น ก็ควรค่าแก่การเคลียร์ความสับสนทั่วไปเสียก่อน ข้อต่อไม่เหมือนกับ aอะแดปเตอร์ไฟเบอร์ออปติก. อะแดปเตอร์จะจัดแนวตัวเชื่อมต่อสองตัวโดยอัตโนมัติเพื่อให้แสงส่องผ่านได้ ตัวเชื่อมต่อเปลี่ยนวิธีการกระจายพลังงานแสงระหว่างพอร์ตอย่างแข็งขันอาร์พี โฟโตนิกส์กำหนดตัวเชื่อมต่อไฟเบอร์เป็นอุปกรณ์ที่จับคู่แสงจากไฟเบอร์อินพุตหนึ่งหรือหลายตัวเข้ากับไฟเบอร์เอาต์พุตหนึ่งหรือหลายตัว โดยมีการกระจายพลังงานที่สามารถขึ้นอยู่กับความยาวคลื่นและโพลาไรซ์
คู่มือนี้จะอธิบายวิธีการทำงานของข้อต่อไฟเบอร์ออปติก ประเภทหลักที่คุณจะพบ ข้อมูลจำเพาะที่สำคัญเมื่อซื้อ และวิธีการเลือกที่เหมาะสมสำหรับโครงการของคุณ
ตัวเชื่อมต่อไฟเบอร์ออปติกคืออะไร?
ตัวเชื่อมต่อไฟเบอร์ออปติกเป็นอุปกรณ์ออพติคัลที่มีพอร์ตอินพุตตั้งแต่หนึ่งพอร์ตขึ้นไปและพอร์ตเอาต์พุตหนึ่งพอร์ตขึ้นไป สามารถทำหลายสิ่งได้ในคราวเดียว ทั้งนี้ขึ้นอยู่กับการออกแบบ:
- แยกสัญญาณอินพุตหนึ่งสัญญาณออกเป็นสองเอาต์พุตขึ้นไป
- รวมอินพุตหลายตัวไว้ในไฟเบอร์เอาต์พุตเดียว
- แตะพลังงานเพียงเล็กน้อยสำหรับการตรวจสอบหรือทดสอบ
- กระจายสัญญาณออปติคัลไปยังพอร์ตต่างๆ ในรูปแบบดาวหรือรูปต้นไม้
- รวมหรือแยกความยาวคลื่นในระบบ CWDM หรือ DWDM
ตัวอย่างเช่น ข้อต่อ 1x2 มีอินพุตหนึ่งช่องและเอาต์พุตสองช่อง ตัวเชื่อมต่อ 2x2 มีสองอินพุตและเอาต์พุตสองช่อง และสามารถทำหน้าที่เป็นตัวแยกหรือตัวรวมได้ ขึ้นอยู่กับทิศทางของแสง
ในการอภิปรายด้านโทรคมนาคมและเครือข่ายข้อมูล เงื่อนไขข้อต่อไฟเบอร์ออปติก, ตัวแยกแสง, และตัวรวมแสงมักจะทับซ้อนกัน โดยพื้นฐานแล้วตัวแยกสัญญาณคือตัวเชื่อมต่อที่ใช้ในทิศทางการแยก ในขณะที่ตัวรวมเป็นอุปกรณ์เดียวกับที่ใช้ในทิศทางการรวม หากคุณกำลังจัดหาส่วนประกอบ ชื่อบนแผ่นข้อมูลมักจะขึ้นอยู่กับวัตถุประสงค์ในการปรับใช้อุปกรณ์
Fiber Optic Coupler ทำงานอย่างไร?
ข้อต่อทำงานโดยการถ่ายโอนพลังงานแสงระหว่างเส้นทางไฟเบอร์ กลไกที่แน่นอนขึ้นอยู่กับวิธีการผลิต
ในตัวเชื่อมต่อแบบเรียวสองเหลี่ยม (FBT) เส้นใยตั้งแต่สองเส้นขึ้นไปจะถูกให้ความร้อน ดึง และหลอมรวมเข้าด้วยกัน เพื่อให้แกนของเส้นใยเข้ามาใกล้มากพอที่แสงจะรั่วจากแกนหนึ่งไปยังอีกแกนหนึ่งตามความยาวที่ควบคุมได้อาร์พี โฟโตนิกส์อธิบายว่าตัวเชื่อมต่อแบบหลอมนั้นทำโดยการเทเปอร์แบบเทเปอร์ความร้อนและไฟเบอร์แบบหลอม ดังนั้นแกนของพวกมันจึงถูกนำมาสัมผัสกันทางแสงอย่างใกล้ชิด
ในตัวแยกวงจรคลื่นแสงระนาบ (PLC) แสงจะถูกนำทางผ่านวงจรท่อนำคลื่นที่สร้างขึ้นบนพื้นผิวซิลิกาหรือโพลีเมอร์ นี่เป็นแนวทางที่โดดเด่นสำหรับตัวแยกจำนวน-พอร์ต-สูง เนื่องจากรูปทรงของท่อนำคลื่นสามารถทำซ้ำได้สูง
แยกพลังงานแสง
เมื่ออุปกรณ์เชื่อมต่อแยกแสง พลังงานแสงอินพุตจะถูกแบ่งตามพอร์ตเอาต์พุต ในตัวเชื่อมต่อ 1x2 50/50 ในอุดมคติ แต่ละเอาต์พุตจะได้รับกำลังอินพุตครึ่งหนึ่ง ในแง่เดซิเบล นั่นหมายถึงการสูญเสียทางทฤษฎีประมาณ 3 เดซิเบลต่อเอาต์พุตก่อนที่จะเพิ่มการสูญเสียในโลกจริง- ที่สมาคมใยแก้วนำแสง (FOA)โปรดทราบว่าการแยกจะทำให้เกิดการสูญเสียเพิ่มเติม 3 dB สำหรับทุก ๆ การเพิ่มจำนวนการแยกเป็นสองเท่า บวกกับการสูญเสียส่วนเกินเล็กน้อยจากโครงสร้างตัวเชื่อมต่อ
การรวมสัญญาณแสง
ข้อต่อหลายตัวเป็นแบบสองทิศทาง อุปกรณ์ที่แยกพลังงานในทิศทางเดียวก็สามารถรวมพลังงานในทิศทางตรงกันข้ามได้เช่นกัน ในเครือข่ายออปติคัลแบบพาสซีฟ (PON) การรับส่งข้อมูลดาวน์สตรีมจาก OLT จะถูกแบ่งไปยังผู้ใช้จำนวนมาก ในขณะที่สัญญาณอัปสตรีมจากผู้ใช้เหล่านั้นจะถูกรวมกลับไปยัง OLT ผ่านตัวแยกสัญญาณแบบพาสซีฟเดียวกัน
เหตุใดข้อต่อจึงมักจะทำให้เกิดการสูญเสีย
การสูญเสียตัวเชื่อมต่อไฟเบอร์ออปติกมาจากหลายแหล่งที่ทำงานร่วมกัน:
- การสูญเสียการแยกตามทฤษฎี (ส่วนแบ่งอำนาจที่หลีกเลี่ยงไม่ได้)
- การสูญเสียส่วนเกินจากโครงสร้างตัวต่อเอง
- การสูญเสียตัวเชื่อมต่อและการประกบกันที่พอร์ตอินพุตและเอาต์พุต
- ความยาวคลื่นไม่ตรงกันระหว่างอุปกรณ์กับความยาวคลื่นของระบบ
- โพลาไรเซชัน-การสูญเสียที่ขึ้นต่อกัน (PDL)
- การกระจายพลังงานไม่สม่ำเสมอ-ระหว่างพอร์ตเอาต์พุต
นี่คือเหตุผลว่าทำไมการเลือกตัวเชื่อมต่อจึงไม่เกี่ยวกับจำนวนพอร์ตเท่านั้น งบประมาณการสูญเสีย ช่วงความยาวคลื่น อัตราส่วนการแบ่ง และสภาพแวดล้อมทั้งหมดจำเป็นต้องได้รับการตรวจสอบร่วมกัน
ประเภทตัวเชื่อมต่อไฟเบอร์ออปติกหลัก
ข้อต่อสามารถจำแนกได้หลายวิธีที่เป็นประโยชน์ การจัดประเภทที่ถูกต้องขึ้นอยู่กับว่าคุณกำลังออกแบบเครือข่าย จัดหาส่วนประกอบ หรือแก้ไขปัญหาลิงก์
ตามฟังก์ชัน: ตัวแยก, Combiner, Tap และ WDM Coupler
หนึ่งตัวแยกแสงแบ่งหนึ่งอินพุตออกเป็นหลายเอาต์พุต (1x2, 1x4, 1x8, 1x16, 1x32, 1x64) กเครื่องผสมผสานรวมหลายอินพุตให้เป็นเอาต์พุตเดียว กแตะข้อต่อส่งพลังงานแสงส่วนใหญ่ผ่านเส้นทางหลักและโอนส่วนเล็กน้อย (อัตราส่วนโดยทั่วไปคือ 90/10, 95/5 และ 99/1) ไปยังพอร์ตการตรวจสอบ กข้อต่อ WDMรวมหรือแยกสัญญาณตามความยาวคลื่นที่ใช้งานหนักในCWDM และ DWDMระบบ
ตามการกำหนดค่าพอร์ต: 1x2, 2x2, 1xN และ Star Couplers
A ข้อต่อไฟเบอร์ออปติก 1x2มีอินพุตหนึ่งช่องและเอาต์พุตสองช่อง และเป็นแบบเอกสารประกอบที่ใช้กันมากที่สุดสำหรับการแยกหรือการแตะอย่างง่าย กข้อต่อ 2x2มีสองอินพุตและเอาต์พุตสองเอาต์พุตใช้กันอย่างแพร่หลายในระบบสองทิศทาง อินเตอร์เฟอโรมิเตอร์ และการตั้งค่าการทดสอบ กตัวแยกสัญญาณ 1xNให้บริการ PON, FTTH, CATV และเครือข่ายการจัดจำหน่าย หนึ่งข้อต่อแบบดาว NxNกระจายพลังงานแสงผ่านเส้นทางอินพุตและเอาต์พุตหลายเส้นทางพร้อมกัน
ตามรูปร่าง: Y, T, X, Star และ Tree Couplers
AY Coupler แยกหนึ่งอินพุตออกเป็นสองเอาต์พุตแบบบาลานซ์ ตัวเชื่อมต่อ AT มักจะมีอัตราส่วนไม่เท่ากัน เช่น 90/10 หรือ 80/20 และเหมาะอย่างยิ่งสำหรับการตรวจสอบสัญญาณ โดยปกติแล้ว X Coupler จะเป็นอุปกรณ์ 2x2 สตาร์คัปเปลอร์กระจายกำลังระหว่างอินพุตและเอาต์พุตหลายตัว Tree Coupler แยกหนึ่งอินพุตออกเป็นหลายเอาต์พุตในโครงสร้างการแยกย่อย และเป็นตัวเลือกมาตรฐานสำหรับเครือข่าย PON และ FTTx
ตามวิธีการผลิต: FBT กับ PLC กับ Micro-Optics
หนึ่งข้อต่อ FBT(fused biconical taper) เกิดจากการหลอมและเทเส้นใยเข้าด้วยกัน เหมาะอย่างยิ่งกับการแบ่งจำนวนเล็กน้อย อัตราส่วนการแบ่งแบบกำหนดเอง และ-การออกแบบที่คำนึงถึงต้นทุน กตัวแยก PLCใช้ชิปท่อนำคลื่นซึ่งให้ความสม่ำเสมอของความยาวคลื่นที่ดีขึ้นและพิกัดความเผื่อที่เข้มงวดมากขึ้นที่จำนวนพอร์ตที่สูง ตัวเชื่อมต่อไมโคร-ออปติกใช้เลนส์ ปริซึม กระจก หรือตัวกรองฟิล์มบาง- และมีแนวโน้มที่จะปรากฏในอุปกรณ์เกี่ยวกับการมองเห็นแบบพิเศษมากกว่าสายเคเบิลโทรคมนาคม
FBT Coupler กับ PLC Splitter: คุณควรเลือกอันไหน
คำถาม FBT กับ PLC เกิดขึ้นในคำสั่งซื้อตัวเชื่อมต่อเกือบทุกตัว คำตอบที่ตรงไปตรงมาคือไม่มีใครดีไปกว่านี้ในระดับสากล พวกเขามีจุดหวานที่แตกต่างกัน
ข้อต่อ FBT จะโดดเด่นเมื่อการออกแบบต้องใช้จำนวนการแยกที่ต่ำ (โดยทั่วไปคือ 1x2 ถึง 1x8) อัตราส่วนการแยกแบบกำหนดเอง (เช่น 80/20, 90/10 หรือ 95/5) หรือการใช้-ความยาวคลื่นเดี่ยว โดยทั่วไปจะมีราคาถูกกว่าสำหรับรุ่นที่เรียบง่ายเหล่านี้ ตัวแยก PLC เป็นทางเลือกที่ปลอดภัยยิ่งขึ้นเมื่อใดก็ตามที่คุณต้องการประสิทธิภาพที่สม่ำเสมอที่จำนวนพอร์ตที่สูงกว่า (1x8 ขึ้นไป) การทำงานที่มีความยาวคลื่นกว้างในช่วง 1260–1650 นาโนเมตร หรือการทำงานที่เสถียรในช่วงอุณหภูมิที่กว้าง ทันสมัยที่สุดตัวแยกไฟเบอร์ออปติกที่ใช้งานในเครือข่าย FTTH และ PON นั้นใช้ PLC{0}} ด้วยเหตุผลนี้
ในทางปฏิบัติ FBT เป็นตัวเลือกที่เหมาะสมสำหรับการตรวจสอบการแตะและอัตราส่วนตามความต้องการ ในขณะที่ PLC เป็นค่าเริ่มต้นสำหรับการกระจาย FTTH, LAN แบบออปติคัลแบบพาสซีฟ และข้อกำหนดด้านความสม่ำเสมอสูง-
ข้อมูลจำเพาะที่สำคัญ: อัตราส่วนการแยก การสูญเสียการแทรก และความยาวคลื่น
อัตราส่วนการแยกหรืออัตราส่วนการเชื่อมต่อ
อัตราส่วนการแยกจะอธิบายถึงวิธีการแบ่งกำลัง ข้อต่อ 50/50 แบ่งกำลังเท่าๆ กัน การแตะ 90/10 ส่ง 90% ผ่านเส้นทางหลัก และ 10% ไปยังพอร์ตการตรวจสอบ สำหรับการตรวจสอบ คุณมักจะต้องการกำจัดแสงเพียงเล็กน้อยเท่านั้น สำหรับการแจกจ่าย คุณมักจะต้องการการแบ่งที่เท่ากัน
การสูญเสียการแทรกและการสูญเสียส่วนเกิน
การสูญเสียการแทรกคือพลังงานแสงทั้งหมดที่สูญเสียไปเมื่อใส่ข้อต่อเข้าไปในลิงค์ รวมถึงการสูญเสียแยกทางทฤษฎีและการสูญเสียส่วนเกินของอุปกรณ์เอง ตัวแยกสัญญาณ 1x2 50/50 มีการสูญเสียการแยก 3 dB ตามทฤษฎี แต่เอกสารข้อมูลจริงมักจะแสดงการสูญเสียการแทรกโดยทั่วไปที่ประมาณ 3.4–3.8 dB เมื่อมีการเพิ่มการสูญเสียส่วนเกินและการสูญเสียตัวเชื่อมต่อ การสูญเสียส่วนเกินคือการสูญเสียเพิ่มเติมนอกเหนือจากการสูญเสียแยกที่หลีกเลี่ยงไม่ได้ ตัวเลขที่ต่ำกว่าหมายถึงตัวต่อที่ดีกว่า-
ความสม่ำเสมอ การสูญเสียผลตอบแทน และทิศทาง
ความสม่ำเสมออธิบายถึงการกระจายพลังงานที่เท่าๆ กันทั่วทั้งพอร์ตเอาท์พุต และกลายเป็นวิกฤตที่การแยก 1x8, 1x16, 1x32 และ 1x64 มาตรการวัดการสูญเสียกลับแสงสะท้อนที่เดินทางกลับไปยังแหล่งกำเนิด ทิศทางบ่งบอกว่าอุปกรณ์ป้องกันไฟรั่วเข้าพอร์ตที่ไม่ถูกต้องได้ดีเพียงใด ทั้งสามสิ่งนี้มีความสำคัญมากที่สุดในระบบ DWDM, สภาพแวดล้อมการทดสอบ OTDR, ไฟเบอร์เลเซอร์ และจุดเชื่อมต่อใดๆ ที่การสะท้อนเล็ดลอดทำให้ประสิทธิภาพลดลง
ความยาวคลื่นและแบนด์วิธในการทำงาน
ข้อต่อต้องตรงกับความยาวคลื่นของระบบของคุณ ระบบโทรคมนาคมโดยทั่วไปจะใช้หน้าต่างขนาด 1310 นาโนเมตร, 1490 นาโนเมตร และ 1550 นาโนเมตร เครือข่าย PON เพิ่ม 1577 nm และ 1490 nm ตามที่เกี่ยวข้องITU-T G.984และข้อกำหนด G.987 ข้อต่อบางตัวได้รับการออกแบบสำหรับหน้าต่างแคบเท่านั้น ในขณะที่ตัวแยก PLC ย่านความถี่กว้างครอบคลุม 1260–1650 นาโนเมตร
ประเภทไฟเบอร์ คอนเนคเตอร์ และแพ็คเกจ
ยืนยันว่าข้อต่อรองรับไฟเบอร์โหมดเดี่ยว-หรือมัลติโหมด และ-ตรวจสอบประเภทของตัวเชื่อมต่อและขัดเงาอีกครั้ง ทั่วไปขั้วต่อไฟเบอร์ออปติกตัวเลือก ได้แก่ LC, SC, FC, ST และ MTP/MPO พร้อมการขัดเงา UPC หรือ APC แนะนำให้ใช้ APC ในกรณีที่การสะท้อนกลับต่ำ โดยเฉพาะในระบบ PON และระบบวิดีโอแอนะล็อก บรรจุภัณฑ์เชิงกลก็มีความสำคัญเช่นกัน: ไฟเบอร์เปลือย, โมดูลขนาดเล็กไร้บล็อก, กล่อง ABS, ตลับ LGX, กล่องใส่ในชั้นวาง- และการปิด IP68 ภายนอกอาคาร ทั้งหมดนี้รองรับสถานการณ์การใช้งานที่แตกต่างกัน
การใช้งานทั่วไปของข้อต่อไฟเบอร์ออปติก
PON, FTTH และ LAN แบบพาสซีฟ
เครือข่าย PON ใช้ตัวแยก 1xN เพื่อเชื่อมต่อพอร์ต OLT หนึ่งพอร์ตกับ ONT จำนวนมาก การรับส่งข้อมูลขั้นปลายจะกระจายไปยังผู้ใช้ การรับส่งข้อมูลต้นน้ำจะถูกรวมกลับ อุปกรณ์พาสซีฟเดียวกันจะจัดการทั้งสองทิศทาง LAN แบบออปติคอลแบบพาสซีฟใช้สถาปัตยกรรมเดียวกันในสภาพแวดล้อมของสำนักงานและวิทยาเขต FOA ตั้งข้อสังเกตว่าพอร์ต OLT เดียวสามารถรองรับอุปกรณ์ได้สูงสุด 32 เครื่อง (และบางครั้งก็ 64 หรือ 128) ผ่านตัวแยกสัญญาณแบบเรียงซ้อน ขึ้นอยู่กับงบประมาณพลังงานแสง
จุดตรวจสอบและทดสอบ
ข้อต่อประปาเก็บตัวอย่างแสงเพียงเล็กน้อยโดยไม่ทำให้ข้อต่อหลักเสียหาย สำหรับลิงก์โหมดเดี่ยว-ที่ใช้งานอยู่ การแตะ 99/1 หรือ 95/5 มีความเหมาะสมมากกว่าตัวแยก 50/50 มาก ซึ่งจะทำให้ใช้งบประมาณมากเกินไปในเส้นทางหลัก
ระบบ WDM และ DWDM
ข้อต่อ WDM จะรวมหรือแยกสัญญาณที่ความยาวคลื่นต่างกัน สิ่งเหล่านี้จำเป็นสำหรับ-โทรคมนาคมระยะไกล เครื่องขยายสัญญาณไฟเบอร์ (EDFA) และระบบใดๆ ที่ช่องสัญญาณแสงหลายช่องใช้ไฟเบอร์เส้นเดียวร่วมกัน CWDM ใช้กริด 20 นาโนเมตร DWDM ใช้ตาราง 100 GHz หรือ 50 GHz ที่ต้องการความทนทานต่อความยาวคลื่นที่เข้มงวดมากขึ้นจากทุกส่วนประกอบ
ห้องปฏิบัติการ เซ็นเซอร์ และระบบเลเซอร์
ข้อต่อไฟเบอร์ยังปรากฏในอินเทอร์เฟอโรมิเตอร์ ระบบ OCT เซ็นเซอร์ไฟเบอร์ และเลเซอร์ไฟเบอร์กำลังสูง- ในการใช้งานเหล่านี้ พฤติกรรมโพลาไรซ์และการสูญเสียการคืนสินค้ามักมีความสำคัญมากกว่าต้นทุนดิบ
การประยุกต์ใช้-ถึง-การอ้างอิงด่วนของตัวเชื่อมต่อ
เพื่อให้การเลือกเป็นรูปธรรมมากขึ้น ต่อไปนี้คือวิธีที่แอปพลิเคชันมักจะจับคู่กับประเภทตัวเชื่อมต่อในทางปฏิบัติ สำหรับการกระจาย FTTH และ PONคำตอบมาตรฐานคือ กตัวแยก PLC ในกล่อง ABS หรือตลับ LGXด้วยพอร์ต 1x8, 1x16 หรือ 1x32 สำหรับการตรวจสอบลิงค์สดให้เลือกข้อต่อประปา FBT 99/1 หรือ 95/5 พร้อมขั้วต่อ APC สำหรับการตั้งค่าการทดสอบแบบสองทิศทาง 2 ช่องทางโดยปกติแล้วตัวเชื่อมต่อ FBT 2x2 50/50 ก็เพียงพอแล้ว สำหรับการรวมช่อง CWDM/DWDMจำเป็นต้องใช้-ตัวเชื่อมต่อ WDM แบบฟิล์มบางหรือ AWG- mux/demux สำหรับการรวมปั๊มไฟเบอร์เลเซอร์จำเป็นต้องมีโพลาไรเซชัน-การดูแลรักษาหรือตัวเชื่อมต่อไฟเบอร์แบบพิเศษ- แทนที่จะเป็นอุปกรณ์โทรคมนาคมทั่วไป

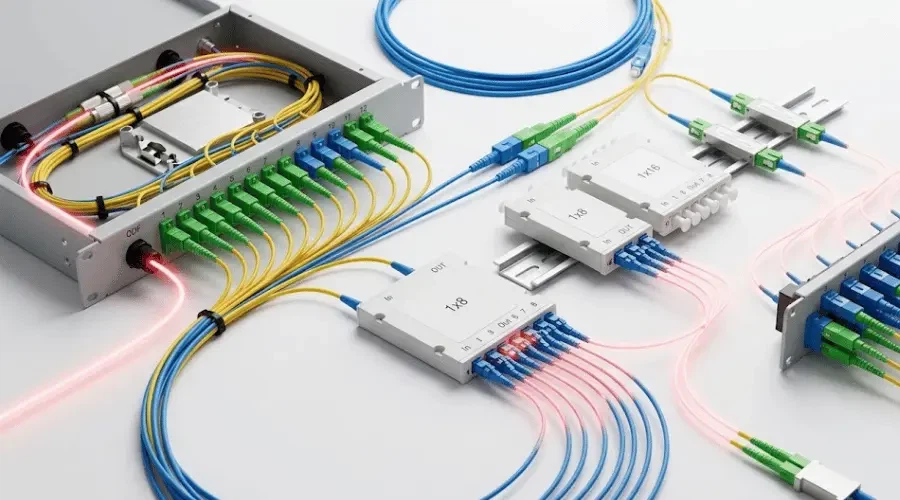

วิธีการเลือกข้อต่อไฟเบอร์ออปติกที่เหมาะสม
ใช้ขั้นตอนการทำงานต่อไปนี้ก่อนทำการสั่งซื้อ
- กำหนดฟังก์ชันตัดสินใจว่าคุณต้องแยก รวม แตะ หรือมัลติเพล็กซ์ความยาวคลื่น-
- เลือกการกำหนดค่าพอร์ตเลือก 1x2, 2x2, 1x8, 1x16, 1x32, 1x64 หรือ NxN ตามจำนวนจุดสิ้นสุด
- ยืนยันอัตราส่วนการแยกใช้ 50/50 สำหรับการแยกที่เท่ากัน 90/10 หรือสูงกว่าสำหรับการตรวจสอบ และสม่ำเสมอ 1xN สำหรับการกระจาย
- ตรวจสอบช่วงความยาวคลื่นจับคู่แบนด์วิธของตัวเชื่อมต่อกับระบบของคุณ รวมถึงความยาวคลื่นในการอัพเกรดในอนาคต
- คำนวณงบประมาณการสูญเสียเพิ่มการลดทอนของไฟเบอร์ + การสูญเสียตัวเชื่อมต่อ + การสูญเสียการประกบกัน + การสูญเสียการแทรกตัวเชื่อมต่อ + อัตราความปลอดภัย (โดยทั่วไปคือ 3 dB)
- จับคู่ไฟเบอร์และตัวเชื่อมต่อยืนยันโหมดเดี่ยว- (G.652D หรือ G.657) กับมัลติโหมด (OM3/OM4/OM5) ประเภทตัวเชื่อมต่อ และการขัดเงา
- วางแผนสภาพแวดล้อมการติดตั้งตู้ในอาคาร ที่ปิดกลางแจ้ง ชั้นวางศูนย์ข้อมูล และม้านั่งในห้องปฏิบัติการ จำเป็นต้องมีบรรจุภัณฑ์ที่แตกต่างกัน
ตัวอย่างงบประมาณการสูญเสียอย่างง่าย
สมมติว่าคุณกำลังออกแบบลิงก์ตัวแยก PLC 1x16 สำหรับ FTTH ด้วยโหมดเดี่ยว- 2 กม.สายเคเบิลใยแก้วนำแสง, ขั้วต่อ LC/UPC สี่คู่ และตัวประกบฟิวชันหนึ่งตัว ค่าประมาณที่สมเหตุสมผลคือ: 13.5 dB (การสูญเสียการแทรก PLC ทั่วไป 1x16) + 0.6 dB (2 กม. × 0.3 dB/กม. ที่ 1310 นาโนเมตร) + 1.2 dB (ขั้วต่อ 4 ตัว × 0.3 dB) + 0.1 dB (หนึ่งรอยต่อ) + 3 dB (ระยะขอบ) กลับไปยังทั้งหมด 18.4 dB หากงบประมาณด้านพลังงาน OLT/ONT ของคุณคือคลาส B+ (28 dB) คุณจะมีพื้นที่ว่างด้านบนที่สะดวกสบาย ถ้ามันแน่นกว่านี้ คุณจะต้องลดรอยต่อ ลดระยะรัน หรือลดระดับลงเป็นรอยแยก 1x8
ข้อผิดพลาดทั่วไปที่ควรหลีกเลี่ยง
ข้อผิดพลาดแรกและที่พบบ่อยที่สุดคือการใช้ข้อต่อเป็นอะแดปเตอร์ธรรมดา ทั้งสองเป็นอุปกรณ์ที่ไม่เกี่ยวข้องกับงานที่แตกต่างกัน ประการที่สองคือไม่สนใจการสูญเสียการแทรกและซ้อนการแบ่งแยกมากเกินไปในลิงก์เดียวจนกว่าเครื่องรับจะหมดพลังงาน ตัวเลือกที่สามคือการเลือก FBT สำหรับการปรับใช้ FTTH 1x32 โดยที่ PLC จะมีความสม่ำเสมอและมีเสถียรภาพมากกว่ามาก แบบที่สี่ใช้ตัวต่อที่ออกแบบมาสำหรับหน้าต่างความยาวคลื่นหนึ่งที่อีกความยาวคลื่นหนึ่ง ซึ่งสามารถทำให้เกิดการสูญเสียโลกที่แท้จริง-ที่แตกต่างกันมาก ประการที่ห้าคือการผสมตัวเชื่อมต่อ UPC และ APC โดยไม่ต้องคำนึงถึงผลที่ตามมาของการสะท้อน
คำถามที่พบบ่อยเกี่ยวกับข้อต่อไฟเบอร์ออปติก
อะไรคือความแตกต่างระหว่างตัวเชื่อมต่อไฟเบอร์ออปติกและตัวแยกสัญญาณ?
ตัวแยกสัญญาณคือตัวเชื่อมต่อที่ใช้แบ่งอินพุตหนึ่งออกเป็นหลายเอาต์พุต ระยะข้อต่อกว้างกว่าเพราะยังครอบคลุมถึงตัวรวมสัญญาณ ต๊าป และมัลติเพล็กเซอร์ความยาวคลื่นด้วย
ตัวเชื่อมต่อไฟเบอร์ออปติกเป็นแบบพาสซีฟหรือแอคทีฟหรือไม่?
ข้อต่อโทรคมนาคมและสายเคเบิลเกือบทั้งหมดเป็นแบบพาสซีฟและไม่ต้องใช้ไฟฟ้า เฉพาะอุปกรณ์พิเศษ เช่น เครื่องขยายสัญญาณออปติคัลและสวิตช์ออปติคัลเท่านั้นที่ถือว่าใช้งานได้
1x2 หมายถึงอะไรในตัวเชื่อมต่อไฟเบอร์ออปติก
ตัวเชื่อมต่อ 1x2 มีพอร์ตอินพุตหนึ่งพอร์ตและพอร์ตเอาต์พุตสองพอร์ต มันเป็นการกำหนดค่าตัวแยกหรือแตะที่ง่ายที่สุด
2x2 หมายถึงอะไรในตัวเชื่อมต่อไฟเบอร์ออปติก
ตัวเชื่อมต่อ 2x2 มีสองอินพุตและเอาต์พุตสองตัว และสามารถทำหน้าที่เป็นตัวแยกหรือตัวรวมขึ้นอยู่กับทิศทางของสัญญาณ เป็นเรื่องปกติในอินเทอร์เฟอโรมิเตอร์และการตั้งค่าการทดสอบแบบสองทิศทาง
ฉันจะเลือกอัตราส่วนการแยกสำหรับข้อต่อประปาได้อย่างไร
สำหรับการตรวจสอบลิงก์แบบสด-ส่วนใหญ่ การแตะ 99/1 หรือ 95/5 เป็นตัวเลือกที่เหมาะสม เนื่องจากจะดึงพลังงานแสงส่วนเล็กๆ ออกจากเส้นทางหลักเท่านั้น การแตะ 90/10 เหมาะสมเมื่อเครื่องรับการตรวจสอบมีความไวน้อยกว่า การแบ่ง 50/50 ไม่ค่อยเป็นคำตอบที่ถูกต้องสำหรับการตรวจสอบ
การสูญเสียการแทรกโดยทั่วไปของตัวแยก PLC 1x32 คืออะไร
เอกสารข้อมูลตัวแยก PLC 1x32 เชิงพาณิชย์ส่วนใหญ่แสดงรายการการสูญเสียการแทรกโดยทั่วไประหว่าง 16.5 ถึง 17.5 dB รวมถึงการแยก 15 dB ตามทฤษฎีบวก 1.5–2.5 dB ของส่วนเกินและการสูญเสียตัวเชื่อมต่อ ตรวจสอบเอกสารข้อมูลเฉพาะสำหรับรุ่นที่คุณกำลังซื้อเสมอ
ฉันสามารถใช้ตัวต่อโหมด-ตัวเดียวกับมัลติโหมดไฟเบอร์ได้หรือไม่
โดยทั่วไปไม่มี ข้อต่อโหมดเดี่ยว-ได้รับการออกแบบให้มีแกนขนาด 9 µm; มัลติไฟเบอร์มีแกน 50 หรือ 62.5 µm การผสมทั้งสองอย่างเข้าด้วยกันทำให้เกิดโหมดที่มีนัยสำคัญ-ฟิลด์ไม่ตรงกันและสูญเสียการเชื่อมต่อสูง ใช้ข้อต่อที่ตรงกับของคุณมัลติโหมดหรือโหมดเดี่ยว-ประเภทไฟเบอร์
ข้อต่อไฟเบอร์ออปติกเป็นแบบสองทิศทางหรือไม่?
ตัวเชื่อมต่อแบบพาสซีฟส่วนใหญ่เป็นแบบสองทิศทาง อุปกรณ์เดียวกันที่ใช้ในการแยกแสงดาวน์สตรีมสามารถรวมแสงต้นน้ำได้เมื่อใช้ในทิศทางตรงกันข้าม ซึ่งเป็นวิธีการทำงานของเครือข่าย PON อย่างแน่นอน
อะไรคือความแตกต่างระหว่างตัวเชื่อมต่อ WDM และตัวเชื่อมต่อแบบออปติคอลมาตรฐาน?
ข้อต่อมาตรฐานจะกระจายกำลังโดยไม่แยกแยะความยาวคลื่น กข้อต่อ WDMใช้ตัวกรองฟิล์มบาง-หรือเทคโนโลยี AWG เพื่อแยกหรือรวมความยาวคลื่นเฉพาะ ซึ่งจำเป็นสำหรับระบบ CWDM และ DWDM
ฉันควรเลือกตัวเชื่อมต่อชนิดใดสำหรับตัวเชื่อมต่อไฟเบอร์ออปติก
LC และ SC เป็นสิ่งที่พบได้บ่อยที่สุดในการเข้าถึงสมัยใหม่และการปรับใช้ศูนย์ข้อมูล แนะนำให้ใช้การขัดเงาของ APC ในกรณีที่มีการสะท้อนกลับ เช่น PON, RFoG และวิดีโอแอนะล็อก จับคู่สีขัดเงาที่ปลายทั้งสองข้างของลิงค์ การผสม UPC และ APC จะทำให้ประสิทธิภาพลดลง
บทสรุป
ตัวเชื่อมต่อไฟเบอร์ออปติกเป็นส่วนประกอบที่เรียบง่ายอย่างหลอกลวง ซึ่งคอยสนับสนุนเครือข่ายออปติกสมัยใหม่เกือบทุกแห่งอย่างเงียบๆ การเลือกสิ่งที่เหมาะสมคือความสมดุลระหว่างจำนวนพอร์ต อัตราส่วนการแยก ช่วงความยาวคลื่น การสูญเสียการแทรก ประเภทไฟเบอร์ ตัวเชื่อมต่อ และสภาพแวดล้อมที่จะใช้งาน สำหรับการมอนิเตอร์ tap ครั้งเดียวหรืออัตราส่วนการแยกแบบกำหนดเอง ตัวเชื่อมต่อ FBT มักจะเป็นคำตอบที่ประหยัดที่สุด สำหรับ FTTH, PON, Passive Optical LAN หรือการกระจายจำนวน-พอร์ต-ที่สูง ตัวแยก PLC เป็นตัวเลือกระยะยาว-ที่ปลอดภัยกว่า ตัวเชื่อมต่อที่ดีที่สุดคือตัวที่เหมาะสมกับงบประมาณด้านพลังงานแสงและข้อกำหนดด้านความน่าเชื่อถือของเครือข่ายที่ให้บริการ ไม่ใช่แค่ตัวที่มีราคาต่อหน่วยต่ำที่สุดเท่านั้น
