ขั้วต่อออปติคัล mpo ทำงานอย่างไร

อพท(Multi-fiber Push On) คือตัวเชื่อมต่อไฟเบอร์ออปติกแบบหลาย-ที่มีแกนประกอบด้วยปลอกโลหะ MT ตัวเรือน และหมุดนำ

ตัวเชื่อมต่อ-ไฟเบอร์แบบพุช-ใน (MPO) แบบหลายตัว (หรือมักเรียกกันว่าตัวเชื่อมต่อ MTP เนื่องจาก MTP เป็นแบรนด์ตัวเชื่อมต่อ MPO ที่จดทะเบียนจาก{{2}บริษัทที่มีชื่อเสียงอื่นๆ) กำลังได้รับความนิยมเนื่องจากมีข้อดีมากมายที่ตัวเชื่อมต่อดังกล่าวเสนอให้กับ-ผู้ให้บริการเครือข่ายความเร็วสูง เจ้าของ และบริษัทติดตั้ง ใช้เพื่อเชื่อมต่อลิงก์ที่เร็วที่สุด ให้บริการลูกค้าด้วยบริการและข้อมูลที่ละเอียดอ่อนที่สุด ช่วยให้สามารถเชื่อมต่อโครงข่ายความเร็วสูง- และสร้างความซ้ำซ้อน บริษัทโทรคมนาคมจำนวนมากขึ้นเรื่อยๆ กำลังกำหนดค่าสำนักงานกลางของตนใหม่ให้เป็นศูนย์ข้อมูล (CORD) และปรับใช้สายเคเบิล MPO ด้วยไฟเบอร์ 12 หรือ 24 เส้น ในความเป็นจริง MPO กำลังกลายเป็นตัวเชื่อมต่อตัวเลือกอย่างรวดเร็ว

ปลอกโลหะ MT ผลิตจาก-วัสดุโพลีเมอร์หรือเซรามิกที่มีความแม่นยำสูง และรองรับเส้นใยนำแสงหลายเส้น (โดยทั่วไปคือ 12/24/48 คอร์) ผ่านอาร์เรย์ช่องรับแสงขนาดเล็ก- โครงสร้างนำทางแบบกลไกช่วยให้สามารถจัดตำแหน่งช่องสัญญาณหลายช่องพร้อมกันได้ ทำให้มั่นใจได้ว่าการส่งสัญญาณแสงระหว่างเส้นใยจะสูญเสีย-ต่ำ ค่านิยมหลักอยู่ที่-การบูรณาการที่มีความหนาแน่นสูง- ตัวอย่างเช่น MPO 24- คอร์เดี่ยวสามารถแทนที่ 24 คอร์เดี่ยวได้ขั้วต่อ LCประหยัดพื้นที่ชั้นวางถึง 90%

ตัวเชื่อมต่อไฟเบอร์ออปติก MPO ประกอบด้วยใยแก้วนำแสง ปลอกหุ้ม ชุดข้อต่อ วงแหวนโลหะ หมุด ฝาครอบกันฝุ่น ฯลฯ ส่วนพินมีในเวอร์ชันตัวผู้และตัวเมีย ขั้วต่อตัวผู้จะมีพิน 2 ตัว ในขณะที่ขั้วต่อตัวเมียไม่มี

ตัวเชื่อมต่อ MPO สามารถกำหนดรหัสสี-เพื่อช่วยแยกแยะประเภทและข้อมูลจำเพาะที่แตกต่างกันได้อย่างง่ายดาย ขั้วต่อ MPO เหมาะสำหรับทั้งสายไฟเบอร์ออปติก-โหมดเดี่ยวและหลาย-โหมดมัลติ- สายเคเบิลไฟเบอร์หลายโหมด-แบบหลาย-มีปลอกสีเหลืองและโดยทั่วไปจะติดตั้งด้วยขั้วต่อมุมสัมผัสทางกายภาพ (APC) เนื่องจากสีเหลืองแสดงถึงข้อมูลจำเพาะของ OS1 หรือ OS2 การอ่านข้อมูลจำเพาะของสายเคเบิลอย่างละเอียดจึงเป็นสิ่งสำคัญ

ผู้ให้บริการเคเบิลปลายสาย MPO บางรายใช้ปลอกสีม่วง Erika บนสายเคเบิล OM4 เพื่อแยกแยะความแตกต่างจากสายเคเบิล OM3 สีอะความารีน

แจ็คเก็ตแต่ละตัวประกอบด้วยเส้นใยนำแสงหลายเส้นซึ่งมีรหัสสี-ตามมาตรฐานทั่วไป ประเภทตัวเชื่อมต่อที่พบบ่อยที่สุดคือ MPO-12 ซึ่งมี 12 เส้นใยต่อแถว นอกจากนี้ยังมีตัวเชื่อมต่อที่มีความหนาแน่นสูงกว่า ซึ่งประกอบด้วยเส้นใย 12 แถวหลายแถว (เช่น 24, 36, 48) CORD ใช้ MPO-24 มากขึ้น นอกจากนี้ยังมี MPO-16 ซึ่งประกอบด้วยเส้นใย 16 เส้นต่อแถวอีกด้วย นอกจากนี้ MPO-32 ยังประกอบด้วยสองแถว แต่ละแถวมีเส้นใย 16 เส้น

ประเภทขั้วไฟเบอร์มาตรฐานสามประเภทที่แสดงในแผนภาพคือ: ประเภท A (หรือที่รู้จักกันทั่วไปในชื่อสายตรง-), ประเภท B (หรือที่รู้จักกันทั่วไปในประเภทกลับหัว) และประเภท C (หรือที่รู้จักกันทั่วไปในชื่อสายคู่ตีเกลียว)

ไม่เหมือนกับตัวเชื่อมต่อไฟเบอร์-ตัวผู้เดี่ยว-ทั้งหมดขั้วต่อ MPOสามารถเป็นได้ทั้งตัวผู้ (มีปลอกโลหะ) หรือตัวเมีย (มีรูไกด์ที่สอดคล้องกัน) การจับคู่เฉพาะขั้วต่อตัวผู้กับขั้วต่อตัวเมียเป็นขั้นตอนแรกเพื่อหลีกเลี่ยงความเสียหาย (ตัวผู้กับตัวผู้) และรับประกันความต่อเนื่อง การจัดตำแหน่งปลอกโลหะทำให้เส้นใยหันหน้าเข้าหากันอย่างสมบูรณ์แบบ

info-550-347

ขั้วต่อ MPO มีกุญแจอยู่ที่ด้านหนึ่งของตัวขั้วต่อ เมื่อคีย์ตัวเชื่อมต่อหงายขึ้น (เรียกว่า "คีย์ขึ้น") ตำแหน่งไฟเบอร์ภายในตัวเชื่อมต่อจะถูกจัดเรียงจากซ้ายไปขวา จากตำแหน่ง 1 (P1) ถึงตำแหน่ง 12 (P12) สำหรับตัวเชื่อมต่อ MPO ที่มีหลายแถว ตัวเลขจะถูกจัดเรียงจากบนลงล่างด้วย เช่น แถวแรกคือ P1 ถึง P12 แถวที่สองคือ P13 ถึง P24

ปุ่มตัวเชื่อมต่อสำหรับ MPO ที่มีไฟเบอร์ 8, 12 หรือ 24 อยู่ตรงกลาง สำหรับ MPO ที่มีไฟเบอร์ 16 หรือ 32 คีย์จะอยู่เยื้องไปทางซ้าย

นอกจากจะช่วยระบุตำแหน่งไฟเบอร์แล้ว กุญแจยังช่วยให้แน่ใจว่าตัวเชื่อมต่อสามารถเสียบเข้ากับอะแดปเตอร์ MPO หรือพอร์ตตัวรับส่งสัญญาณในลักษณะเดียวเท่านั้น สำหรับขั้วต่อ MPO APC "จุดสูงสุด" ที่เกิดจากมุม 8 องศาจะอยู่ด้านเดียวกับกุญแจ

ส่วนประกอบ MPO แต่ละรายการ (แกนหลัก อะแดปเตอร์ สายแพทช์คอด) จะถูกจัดหมวดหมู่ตามประเภท (A, B หรือ C) เพื่อช่วยรักษาขั้วที่จำเป็น เพื่อให้เครื่องส่งที่ถูกต้องสื่อสารกับเครื่องรับที่ถูกต้อง อย่างไรก็ตาม เมื่อกล่าวถึงระบบปลายทาง-ถึง- มาตรฐานจะหมายถึง "วิธีการเชื่อมต่อ" ซึ่งอาจเป็น A, B หรือ C ก็ได้ ไม่ควรสับสนกับประเภทของส่วนประกอบแต่ละรายการ วิธีการเชื่อมต่อ A, B หรือ C สอดคล้องกับประเภทของสายเคเบิลแบ็คโบน MPO เท่านั้น

วิธีการส่งสัญญาณแบบขนานจากปลาย-ถึง- การเชื่อมต่อจะใช้ทรังก์ Type A หนึ่งตัว อะแดปเตอร์จับคู่ Type A สองตัว สายแพทช์ Type A หนึ่งเส้นที่ปลายด้านหนึ่ง และสายแพทช์ Type B หนึ่งเส้นที่ปลายอีกด้าน ซึ่งแสดงการตั้งค่าการจับคู่ "คีย์ขึ้นเพื่อคีย์ลง" สำหรับตัวเชื่อมต่อ MPO วิธีนี้ใช้เพื่อรักษาขั้วของเส้นใย

ความสำคัญของการตรวจสอบขั้วไฟฟ้า: เหตุใดการตรวจสอบขั้วไฟฟ้าจึงมีความสำคัญ เป้าหมายหลักของคุณคือเพื่อให้แน่ใจว่าเครื่องส่ง (TX) ที่ถูกต้องเชื่อมต่อกับเครื่องรับ (RX) ที่ถูกต้อง เพื่อการส่งและรับข้อมูลที่แม่นยำ ตัวเชื่อมต่อ MPO จะต้องได้รับการจัดตำแหน่งและจับคู่อย่างถูกต้อง การมีเพศสัมพันธ์ที่ไม่ดีจะขัดขวางการส่งสัญญาณเนื่องจากสัญญาณอาจถูกส่งสัญญาณไปในทิศทางที่ไม่ถูกต้อง

สิ่งนี้สำคัญเช่นกันเนื่องจากสายเคเบิลที่มีขั้วแตกต่างจากสายอื่นสามารถเปลี่ยนขั้วของลิงค์ทั้งหมดได้ ตัวอย่างเช่น หากส่วนประกอบทั้งหมดเป็นประเภท A (สายเคเบิล อะแดปเตอร์จับคู่ ฯลฯ) แต่ส่วนประกอบหนึ่งเป็นประเภท B ข้อต่อทั้งหมดจะกลายเป็นประเภท B ตามกฎทั่วไป ส่วนประกอบประเภท A จะรักษาขั้วไว้ ในขณะที่ส่วนประกอบประเภท B กลับขั้ว

นอกจากนี้ เมื่อใช้สายเคเบิลพัดลม- ให้ใส่ใจกับขั้วเสมอเพื่อการเชื่อมต่อที่ถูกต้อง มิฉะนั้นคุณอาจพบว่ามีประเภทขั้วที่ไม่ถูกต้อง

ปัญหาขั้วที่ไม่ได้รับการวินิจฉัยจะเพิ่มค่าใช้จ่ายฝ่ายทุนและภาระงาน (เช่น ค่าใช้จ่ายในการดำเนินงาน) สำหรับช่างเทคนิค ช่างเทคนิคอาจฉีกเปิดโดยไม่จำเป็นและเปลี่ยนสายแพทช์คอด MPO ระยะไกล-ราคาแพง โดยเข้าใจผิดว่าสายแพตช์คอดนั้นชำรุดเมื่อขาดขั้วที่ถูกต้องจริงๆ หากปัญหาขั้วไฟฟ้าไม่ได้รับการแก้ไขก่อนการทดสอบการใช้งาน การพยายามพิจารณาว่าการเชื่อมต่อสายเคเบิลเส้นใดที่มีปัญหาขั้วไฟฟ้าหลังการติดตั้ง จะกลายเป็นเกมการคาดเดาที่น่าหงุดหงิดและน่าเบื่อ

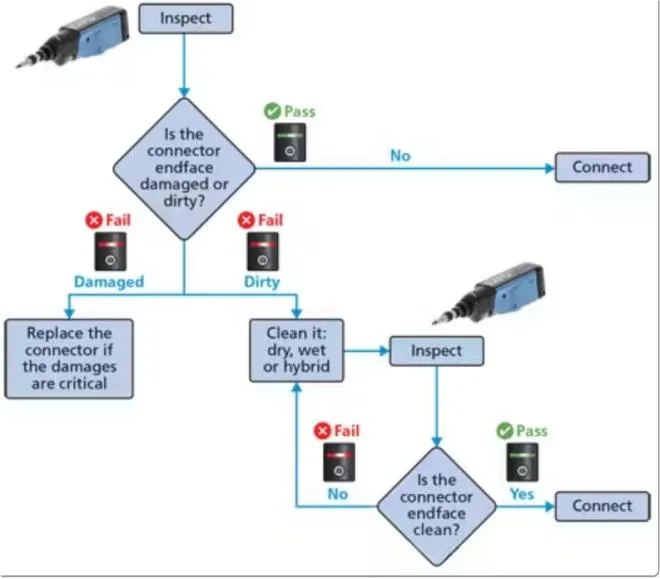

เนื่องจาก 80% ของปัญหาเครือข่ายใยแก้วนำแสงมีสาเหตุมาจากตัวเชื่อมต่อที่ปนเปื้อน และการปนเปื้อนของตัวเชื่อมต่อเป็นสาเหตุหลักของความล้มเหลวของเครือข่าย (ตามการศึกษาของ NTT Advanced Technology ในปี 2010) การตรวจสอบและการทำความสะอาดจึงเป็นสิ่งสำคัญยิ่ง

ลิงก์ที่สำคัญจะต้องถูกตัดการเชื่อมต่อเพื่อทำความสะอาดหรือซ่อมแซม ซึ่งอาจส่งผลเสียต่อบริการที่ให้มา นี่เป็นการเสียเวลา- และที่สำคัญกว่านั้น สถานการณ์นี้สามารถป้องกันได้อย่างง่ายดาย

ตามโครงร่างที่ระบุใน ANSI/TIA-598-D เส้นใยภายในสายเคเบิลไฟเบอร์ออปติกแบบมัลติคอร์จะมีรหัสสี ดังที่แสดงด้านล่าง การตรวจสอบและทำความสะอาดมีความสำคัญอย่างยิ่งสำหรับตัวเชื่อมต่อ MPO เนื่องจากแต่ละพอร์ตแสดงถึงจุดที่อาจเกิดความล้มเหลว เส้นใยเพิ่มเติมจะสร้างพื้นที่ผิวมากขึ้น ซึ่งหมายความว่ามีความเสี่ยงสูงต่อการปนเปื้อนและความล้มเหลว ตัวเชื่อมต่อที่เชื่อมต่อไม่ดีเป็นสาเหตุสำคัญของการสูญเสียการบริการ และผลกระทบจะยิ่งใหญ่กว่าสำหรับการเชื่อมต่อ MPO โดยที่ตัวเชื่อมต่อที่ปนเปื้อนหรือเสียหายเพียงตัวเดียวอาจส่งผลกระทบต่อเส้นใยมากถึง 12 หรือ 24 เส้น

นอกจากนี้ เพื่อให้แน่ใจว่าเครือข่ายของคุณ-พิสูจน์ได้ในอนาคตและตอบสนอง-ความต้องการแบนด์วิดท์ที่เพิ่มมากขึ้น การตรวจสอบให้แน่ใจว่าตัวเชื่อมต่ออยู่ในสภาพดีถือเป็นสิ่งสำคัญ เนื่องจากมีตัวเชื่อมต่อหลายประเภทในท้องตลาด การใช้เครื่องมือตัวเดียวในการตรวจสอบสายเคเบิล MPO ทุกประเภท (รวมถึงมัลติโหมดหรือไฟเบอร์โหมดเดี่ยว-, APC, ตัวเชื่อมต่อ UPC ตัวผู้ (พร้อมพิน) และตัวเมีย (ไม่มีพิน)) ช่วยให้การทดสอบเครือข่ายง่ายขึ้นอย่างมาก
